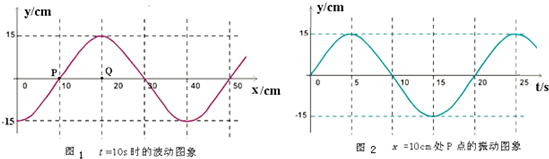

图1为某波动在t=10s时的图象，图2为图1中x=10cm处P点的振动图象．根据图示信息回答下列问题．
（1）该波动的振幅、波长、周期、频率是多少？
（2）波向哪个方向传播？速度是多少？
（3）画出图1中x=20cm处Q点的振动图象．
题型：未知 难度：其他题型
答案
（1）由波动图象读出振幅为A=15cm，波长为λ=40cm，由振动图象读出周期为T=20s，则频率f=1T=0.05Hz
（2）由振动图象读出t=10s时P点的振动方向向下，由波动图象判断出波向右传播．波速为v=λT=2cm/s．
（3）由振动图象看出，t=0时刻，P点经过平衡位置向上运动，由于PQ间的距离为x=10cm=14λ，波向右传播，结合波形分析得到t=0时刻Q点处于波谷，则振动图象如图所示．
答：
（1）该波动的振幅为A=15cm，波长为λ=40cm，周期为T=20s，频率为f=0.05Hz
（2）波向向右传播，速度是2cm/s．
（3）图1中x=20cm处Q点的振动图象如图所示．
解析
1T
考点
据考高分专家说，试题“图1为某波动在t=10s时的图象，图2为.....”主要考查你对 [横波与纵波 ]考点的理解。
横波与纵波
横波与纵波：
1、横波：质点振动方向与波的传播方向垂直的波叫横波，横波有凸部（波峰）和凹部（波谷）。只有固体能传播横波。
2、纵波：质点振动方向与波的传播方向在同一直线上的波叫纵波，纵波有密部和疏部。气体、液体、固体都能传播纵波。
