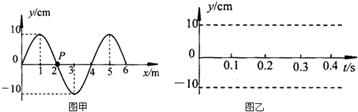

图甲是一列沿x轴正方向传播的简谐波在闭时的波形图，波源的振动周期产0.4s．求
（1）这列简谐波在介质中传播速度的大小；
（2）在图甲中画出t=0.3s时刻的波形图（至少画出一个波长）；
（3）在图乙中画出质点P的位移一时间图象．
题型：未知 难度：其他题型
答案
（1）由甲图读出波长λ=4m，则波速为v=λT=40.4m/s=10m/s；
（2）t=0.3s=34T，则波形向右平移34波长，利用波形的平移法作出t=0.3s时刻的波形图如图虚线所示；
（3）图示时刻质点P向上振动，其振动图象是正弦曲线，即作出其位移-时间图象如图所示．
答：（1）这列简谐波在介质中传播速度的大小为10m/s．
（2）在图甲中画出t=0.3s时刻的波形图（至少画出一个波长）如图；
（3）在图乙中画出质点P的位移一时间图象如图．
解析
λT
考点
据考高分专家说，试题“图甲是一列沿x轴正方向传播的简谐波在闭时.....”主要考查你对 [横波与纵波 ]考点的理解。
横波与纵波
横波与纵波：
1、横波：质点振动方向与波的传播方向垂直的波叫横波，横波有凸部（波峰）和凹部（波谷）。只有固体能传播横波。
2、纵波：质点振动方向与波的传播方向在同一直线上的波叫纵波，纵波有密部和疏部。气体、液体、固体都能传播纵波。
