I．一矿区的重力加速度偏大，某同学“用单摆测定重力加速度”实验探究该问题．]

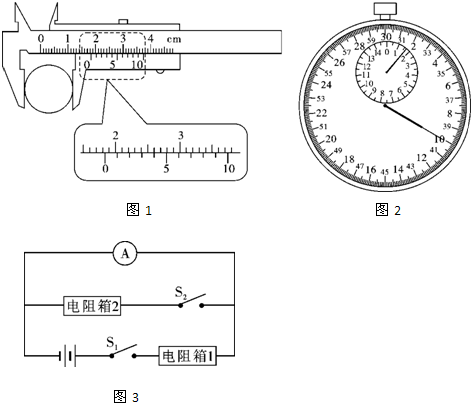

（1）用最小分度为毫米的米尺测得摆线的长度为990.8mm，用10分度的游标卡尺测得摆球的直径如图1所示，摆球的直径为______mm．
（2）把摆球从平衡位置拉开一个小角度由静止释放，使单摆在竖直平面内摆动，用秒表测出单摆做50次全振动所用的时间，秒表读数如图2所示，读出所经历的时间，单摆的周期为______s．
（3）测得当地的重力加速度为______m/s2．（保留3位有效数字）
II．一块电流表的内阻大约是几百欧，某同学用如图3电路测量其内阻和满偏电流，部分实验步骤如下：
①选择器材：两个电阻箱、2节干电池（每节电动势为1.5V，内阻不计）、2个单刀单掷开关和若干导线；
②按如图3所示的电路图连接好器材，断开开关S1、S2，将电阻箱1的电阻调至最大；
③闭合开关S1，调节电阻箱1，并同时观察电流表指针，当指针处于满偏刻度时，读取电阻箱1的阻值为500Ω；
④保持电阻箱1的电阻不变，再闭合开关S2，只调节电阻箱2，并同时观测电流表指针，当指针处于半偏刻度时，读取电阻箱2的阻值为250Ω．
通过分析与计算可知：
（1）电流表内阻的测量值 RA=______；电流表的满偏电流值 Ig=______；
（2）该同学发现电流表满偏刻度的标称值为“3A”，与测量值完全不符．于是将一个电阻箱与电流表并联进行改装，使改装后的电流表量程与满偏刻度的标称值相符，则改装后的电流表的内阻R/A=_______．
题型：未知 难度：其他题型
答案
Ⅰ（1）由图1所示游标卡尺可知，主尺示数是1.8cm=18mm，
游标尺示数是4×0.1mm=0.4mm，游标卡尺示数，即摆球的直径为18mm+0.4mm=18.4mm；
（2）由图2所示秒表可知，分针示数是1min=60s，秒针示数是40s，则秒表示数是60s+40s=100s，
单摆周期T=tn=100s50=2s；
（3）单摆摆长L=l+d2=990.8mm+18.4mm2=1000mm=1m；
由单摆周期公式T=2πLg，可知重力加速度：g=4π2LT2=4×(3.14)2×1m(2s)2≈9.86m/s2；
Ⅱ（1）由题意知电源电动势E=1.5V×2=3V；
闭合开关S1，断开S2时，电阻箱1与电流表串连接入电路，
当指针处于满偏刻度时，读取电阻箱1的阻值为500Ω，
由串联电路特点及欧姆定律可得：E=Ig（RA+R1），即：3V=Ig（RA+500Ω） ①，
闭合开关S1、S2时，电流表与电阻箱2并联，然后与电阻箱1串联，
电阻箱1阻值不变，电流表指针处于半偏刻度，电阻箱2的阻值为250Ω，
此时电流表两端电压为：UA=IARA=Ig2×RA，流过电阻箱2的电流：
I2=U2R2=UAR2=IgRA2R2=IgRA2×250Ω=IgRA500Ω，干路电流I=IA+I2=Ig2+IgRA500Ω，
由串联电路特点及欧姆定律可得：E=+UA+U1=IgRA2+IR1═IgRA2+（Ig2+IgRA500Ω）R1，
即3V═IgRA2+（Ig2+IgRA500Ω）×500Ω ②，
由①②解得：RA=500Ω，Ig=0.003A=3mA；
（2）电流表的满偏电压UA=IgRA=0.003A×500Ω=1.5V，
改装后电流表的内阻RA′=UAIg′=1.5V3A=0.5Ω．
故答案为：I、（1）18.4；（2）2.0；（3）9.86；
II、（1）500Ω；（2）3mA；（3）0.5Ω．
解析
tn
考点
据考高分专家说，试题“I．一矿区的重力加速度偏大，某同学“用单.....”主要考查你对 [实验：用单摆测定重力加速度 ]考点的理解。
实验：用单摆测定重力加速度
用单摆测定重力加速度：
实验原理：
单摆在摆角小于5°时的振动是简谐运动，其固有周期为T=2π，由此可得g=
。据此，只要测出摆长l和周期T，即可计算出当地的重力加速度值。
实验器材：
铁架台（带铁夹），中心有孔的金属小球，约1m长的细线，米尺，游标卡尺（选用），秒表。
实验步骤：
1、在细线的一端打一个比小球上的孔径稍大些的结，将细线穿过球上的小孔，制成一个单摆；
2、将铁夹固定在铁架台的上端，铁架台放在实验桌边，使铁夹伸到桌面以外，把做好的单摆固定在铁夹上，使摆球自由下垂；
3、测量单摆的摆长l：用米尺测出悬点到球心间的距离；或用游标卡尺测出摆球直径2r，再用米尺测出从悬点至小球上端的悬线长l'，则摆长l=l'+r；
4、把单摆从平衡位置拉开一个小角度（不大于5°），使单摆在竖直平面内摆动，用秒表测量单摆完成全振动30至50次所用的时间，求出完成一次全振动所用的平均时间，这就是单摆的周期T；
5、将测出的摆长l和周期T代入公式g=求出重力加速度g的值；
6、变更摆长重做两次，并求出三次所得的g的平均值。
注意事项：
1、选择材料时应选择细、轻又不易伸长的线，长度一般在1m左右，小球应选用密度较大的金属球，直径应较小，最好不超过2cm。
2、单摆悬线的上端不可随意卷在铁夹的杆上，应夹紧在铁夹中，以免摆动时发生摆线下滑、摆长改变的现象。
3、注意摆动时控制摆线偏离竖直方向不超过5°，可通过估算振幅的办法掌握。
4、摆球摆动时，要使之保持在同一个竖直平面内，不要形成圆锥摆。
5、计算单摆的振动次数时，应以摆球通过最低位置时开始计时，以后摆球从同一方向通过最低位置时，进行计数，且在数“零”的同时按下秒表，开始计时计数。
