（1）①在做“用单摆测定重力加速度”的实验中，以下做法正确的有______．
A．选用约1m长、不易形变的细线充当摆线
B．质量相同，体积不同的摆球，应选用体积较大的
C．单摆偏离平衡位置的角度不能过大，应控制在5°以内
D．当单摆经过平衡位置时开始计时，经过一次全振动后停止计时，用此时间间隔作为单摆的振动周期
②某同学通过游标卡尺测定某小球的直径，测量的结果如图1所示，则该小球的直径为______mm．
（2）硅光电池是一种可将光能转化为电能的元件．某同学利用图（甲）所示电路探究某硅光电池的路端电压U与电流I的关系．图中定值电阻R0=2Ω，电压表、电流表均可视为理想电表．
①用“笔画线”代替导线，根据电路图，将图（乙）中的实物电路补充完整．

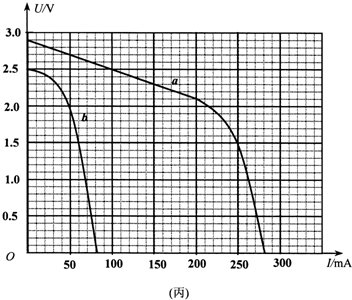

②实验一：用一定强度的光照射硅光电池，闭合电键S，调节可调电阻R的阻值，通过测量得到该电池的U-I曲线a（见图丙）．则由图象可知，当电流小于200mA时，该硅光电池的电动势为______V，内阻为______Ω．
③实验二：减小光照强度，重复实验，通过测量得到该电池的U-I曲线b（见图丙）．当可调电阻R的阻值调到某值时，若该电路的路端电压为1.5V，由曲线b可知，此时可调电阻R的电功率约为______W．
题型：未知 难度：其他题型
答案
（1）①A、选用约1m长、不易形变的细线充当摆线，故A正确；
B、质量相同，体积不同的摆球，应选用体积较小的，这样阻力小些，故B错误；
C、当小球的摆角较小时，小球的运动可以看做简谐运动，所以单摆偏离平衡位置的角度不能过大，应控制在5°以内，故C正确；
D、测定周期需从平衡位置开始计时误差较小，可以测量30-50次全振动的时间，根据T=tn求周期，只测量一次，误差较大，故D错误；
故选AC
②游标卡尺的主尺读数为8mm，游标读数为0.05×6mm=0.30mm，所以最终读数为8.30mm．
（2）①分析图甲所示实验原理图，根据原理图连接实物电路图，如图所示．
②在硅光电池的U-I图象，当I=0，U=E，图线斜率的绝对值表示内阻．由图线a可知E=2.90V，当电流小于200mA的情况下，此电池的内阻r=4.00Ω．
③由图线b可知，在实验二中当路端电压为1.5V时，电路电流
I=60mA=0.06A，由欧姆定律可知，此时外电阻R外=U外I=1.50.06=25Ω，可调电阻阻值R=R外-R0=25Ω-2Ω=23Ω，
可调电阻消耗的电功率P=I2R=（0.06A）2×23Ω=0.0828W．
故答案为：（1）①AC ②8.30
（2）①实物连接图如图所示
②2.90 4.0
③0.0828
解析
tn
考点
据考高分专家说，试题“（1）①在做“用单摆测定重力加速度”的实.....”主要考查你对 [实验：用单摆测定重力加速度 ]考点的理解。
实验：用单摆测定重力加速度
用单摆测定重力加速度：
实验原理：
单摆在摆角小于5°时的振动是简谐运动，其固有周期为T=2π，由此可得g=
。据此，只要测出摆长l和周期T，即可计算出当地的重力加速度值。
实验器材：
铁架台（带铁夹），中心有孔的金属小球，约1m长的细线，米尺，游标卡尺（选用），秒表。
实验步骤：
1、在细线的一端打一个比小球上的孔径稍大些的结，将细线穿过球上的小孔，制成一个单摆；
2、将铁夹固定在铁架台的上端，铁架台放在实验桌边，使铁夹伸到桌面以外，把做好的单摆固定在铁夹上，使摆球自由下垂；
3、测量单摆的摆长l：用米尺测出悬点到球心间的距离；或用游标卡尺测出摆球直径2r，再用米尺测出从悬点至小球上端的悬线长l'，则摆长l=l'+r；
4、把单摆从平衡位置拉开一个小角度（不大于5°），使单摆在竖直平面内摆动，用秒表测量单摆完成全振动30至50次所用的时间，求出完成一次全振动所用的平均时间，这就是单摆的周期T；
5、将测出的摆长l和周期T代入公式g=求出重力加速度g的值；
6、变更摆长重做两次，并求出三次所得的g的平均值。
注意事项：
1、选择材料时应选择细、轻又不易伸长的线，长度一般在1m左右，小球应选用密度较大的金属球，直径应较小，最好不超过2cm。
2、单摆悬线的上端不可随意卷在铁夹的杆上，应夹紧在铁夹中，以免摆动时发生摆线下滑、摆长改变的现象。
3、注意摆动时控制摆线偏离竖直方向不超过5°，可通过估算振幅的办法掌握。
4、摆球摆动时，要使之保持在同一个竖直平面内，不要形成圆锥摆。
5、计算单摆的振动次数时，应以摆球通过最低位置时开始计时，以后摆球从同一方向通过最低位置时，进行计数，且在数“零”的同时按下秒表，开始计时计数。
