题文

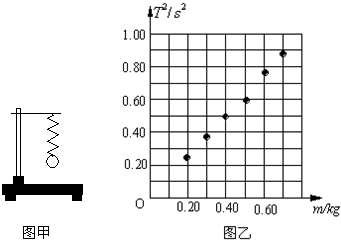

取一根轻质弹簧，上端固定在铁架台上，下端系一金属小球，如图甲所示．把小球沿竖直方向拉离平衡位置后释放，小球将在竖直方向做简谐运动（此装置也称竖直弹簧振子）．一位同学用此装置研究竖直弹簧振子的周期T与小球质量m的关系．他多次换用不同质量的小球并测得相应的周期，现将测得的六组数据，用“•”标示在以m为横坐标、T2为纵坐标的坐标纸上，如图乙所示．
（1）根据图乙中给出的数据作出T2与m的关系图线
（2）假设图乙中图线的斜率为b，写出T与m的关系式为______．
（3）求得斜率b的值是______．（保留两位有效数字）
题型：未知 难度：其他题型
答案
（1）由图观察可知，这些点几乎在一条过原点的直线上，用直线将点拟合起来，不在直线的点关于直线两侧分
布要均匀．作图如图所示．
（2）由图看出，T2-b图象是过原点的直线，说明T2与b成正比．假设图乙中图线的斜率为b，则有T2=bm，得到，T=bm．
（3）由图读出m=0.6kg，T2=0.78，由数学知识得到，b=1.3．
故答案为：（1）根据图乙中给出的数据作出T2与m的关系图线如图所示．
（2）T=bm．
（3）1.3．
解析
bm
考点
据考高分专家说，试题“取一根轻质弹簧，上端固定在铁架台上，下端.....”主要考查你对 [实验：用单摆测定重力加速度 ]考点的理解。
实验：用单摆测定重力加速度
用单摆测定重力加速度：
实验原理：
单摆在摆角小于5°时的振动是简谐运动，其固有周期为T=2π，由此可得g=
。据此，只要测出摆长l和周期T，即可计算出当地的重力加速度值。
实验器材：
铁架台（带铁夹），中心有孔的金属小球，约1m长的细线，米尺，游标卡尺（选用），秒表。
实验步骤：
1、在细线的一端打一个比小球上的孔径稍大些的结，将细线穿过球上的小孔，制成一个单摆；
2、将铁夹固定在铁架台的上端，铁架台放在实验桌边，使铁夹伸到桌面以外，把做好的单摆固定在铁夹上，使摆球自由下垂；
3、测量单摆的摆长l：用米尺测出悬点到球心间的距离；或用游标卡尺测出摆球直径2r，再用米尺测出从悬点至小球上端的悬线长l'，则摆长l=l'+r；
4、把单摆从平衡位置拉开一个小角度（不大于5°），使单摆在竖直平面内摆动，用秒表测量单摆完成全振动30至50次所用的时间，求出完成一次全振动所用的平均时间，这就是单摆的周期T；
5、将测出的摆长l和周期T代入公式g=求出重力加速度g的值；
6、变更摆长重做两次，并求出三次所得的g的平均值。
注意事项：
1、选择材料时应选择细、轻又不易伸长的线，长度一般在1m左右，小球应选用密度较大的金属球，直径应较小，最好不超过2cm。
2、单摆悬线的上端不可随意卷在铁夹的杆上，应夹紧在铁夹中，以免摆动时发生摆线下滑、摆长改变的现象。
3、注意摆动时控制摆线偏离竖直方向不超过5°，可通过估算振幅的办法掌握。
4、摆球摆动时，要使之保持在同一个竖直平面内，不要形成圆锥摆。
5、计算单摆的振动次数时，应以摆球通过最低位置时开始计时，以后摆球从同一方向通过最低位置时，进行计数，且在数“零”的同时按下秒表，开始计时计数。
