题文

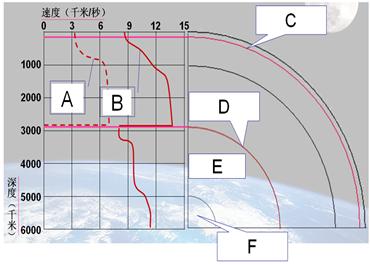

读“地震波的波速与地球内部圈层的划分”图，填空（每空1分，共10分）。
（1）指出图中A、B各代表什么波： A： B：
（2）A、B两种地震波大约在地下33千米处传播速度明显加快，从而发现了C 不连续面。
（3）在地下2900千米处，A波 ，B波波速 ，从而发现了D 不连续面。
（4）C面以上为 ，C面和D面之间为 ，D面以下为 ,F 的状态为 .
题型：未知 难度：其他题型
答案
（1）横波 纵波 （2）莫霍面
（3）消失 陡降 古登堡面 （4） 地壳 地幔 地核 固态金属球
解析
（1）图示A波的传播速度较B波慢，故判断A表示横波，B表示纵波。（2）地下33KM为地壳和地幔的分界面，故判断为莫霍界面。（3）图示地下2900KM处，横波消失，纵波的速度也明显下降，判断为地幔和地核的分界面，为古登堡界面。（4）莫霍界面以上为地壳；莫霍界面到古登堡界面之间为地幔，F为内核，应处于高温高压条件下，物质状况据科学家推测为固态。
点评：本题难度低，基础性试题。学生只要能抓住图示随地球内部的深度的变化地震波传播速度的变化规律，结合地球内部三大圈层的划分和各层的基本特征等内容分析。
考点
据考高分专家说，试题“读“地震波的波速与地球内部圈层的划分”图.....”主要考查你对 [地球的内部圈层 ]考点的理解。
地球的内部圈层
地球内部圈层的划分依据: 圈层 范围 特点 分类 特点 传播速度 所经物质状态 共同点 纵波 较快 固体、液体、气体 都随着所通过物体的性质而变化 横波 较慢 固体
是地震波的传播方式和传播速度。
地震波内部与地球内部构造图：
地震波概念：
当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波即为地震波。
不连续面：
波速突然发生变化的面
岩石圈的范围：
包括地壳的全部和上地幔顶部（软流层以上），由岩石组成。
圈层
范围
特点
地壳莫霍面以上固态：平均厚度17千米（大陆部分平均厚度约33千米，海洋部分平均厚度约为6千米）。地势越高，地壳越厚。莫霍面（在地面以下33km，纵波和横波的波速都明显增加）地幔莫霍与古登堡面间具有固态特征，主要由含铁、镁的硅酸盐类矿物组成，铁、镁含量由上至下逐渐增加。古登堡面（距离地表2900千米深处，纵波减速，横波消失）地核古登堡面以下组成物质可能是极高温度和高压状态下的铁和镍。可分为内核和外核；外核物质呈液态或熔融状态，内核呈固态。
地震波概念：
当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波即为地震波。
分类
特点
传播速度
所经物质状态
共同点
纵波
较快
固体、液体、气体
都随着所通过物体的性质而变化
横波
较慢
固体
不连续面：
波速突然发生变化的面
岩石圈的范围：
包括地壳的全部和上地幔顶部（软流层以上），由岩石组成。
地球内部圈层的划分及特征依据：
地震波在地球内部传播速度的变化，地球固体表面以下可划分为地壳、地幔、地核三个圈层。具体分析如下图表所示：
地壳与岩石圈的关系：
