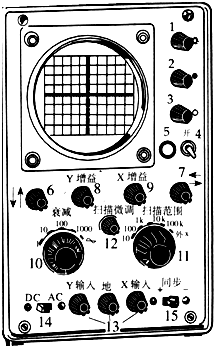

（1）用示波器观察频率为900Hz的正弦电压信号．把该信号接入示波器Y输入．

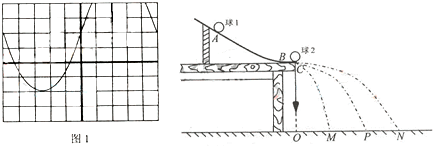

①当屏幕上出现如图1所示的波形时，应调节______钮．如果正弦波的正负半周均超出了屏幕的范围，应调节______钮或______钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内．
②如需要屏幕上正好出现一个完整的正弦波形，应将______钮置于______位置，然后调节______钮．
（2）碰撞的恢复系数的定义为e=|ν2-ν1|ν20-ν10，其中v₁₀和v₂₀分别是碰撞前两物体
的速度，v₁和v₂分别是碰撞后物体的速度．弹性碰撞的恢复系数e=1，非弹性碰撞的e＜1．某同学借用验证动力守恒定律的实验装置（如图所示）验证弹性碰撞的恢复系数是否为1，实验中使用半径相等的钢质小球1和2（它们之间的碰撞可近似视为弹性碰撞），且小球1的质量大于小球2的质量．
实验步骤如下：
安装好实验装置，做好测量前的准备，并记下重锤线所指的位置O．
第一步，不放小球2，让小球1从斜槽上A点由静止滚下，并落在地面上．重复多次，用尽可能小的圆把小球的所落点圈在里面，其圆心就是小球落点的平均位置．
第二步，把小球2 放在斜槽前端边缘处C点，让小球1从A点由静止滚下，使它们碰撞．重复多次，并使用与第一步同样的方法分别标出碰撞后小球落点的平均位置．
第三步，用刻度尺分别测量三个落地点的平均位置离O点的距离，即线段OM、OP、ON的长度．
上述实验中，
①P点是______平均位置，M点是______平均位置，N点是______平均位置．
②请写出本实验的原理______，写出用测量量表示的恢复系数的表达式______．
③三个落地点距O点的距离OM、OP、ON与实验所用的小球质量是否有关系？

题型：未知 难度：其他题型

答案

（1）因波形失真，应调节竖直位移或↑↓钮使整个波形平移，以使波形完整；
故答案为：竖直位移或↑↓，衰减或衰减调节，y增益；
②如果正弦波的正负半周均超出了屏幕的范围，应调节衰减或衰减调节钮或Y增益钮，或这两个钮配合使用，以使正弦波的整个波形被压缩，以使波形完整出现在屏幕内；
故答案为：扫描范围，1k挡位，扫描微调；
（2）①根据题意可知，P点是在实验的第一步中小球1落点的平均位置，M点是小球1与小球2碰后小球1落点的平均位置，N点是小球2落点的平均位置；
故答案为：实验的第一步中小球1落点的，小球1与小球2碰后小球1落点的，N点是小球2落点的．
②小球做平抛运动，高度决定时间，故时间相等，设为t，则有
op=v₁₀t
OM=v₁t
ON=v₂t
小球2碰撞前静止，即
v₂₀=0；
因而碰撞系数为
e=v2-v1v10-v20=ON-OMOP-0=ON-OMOP．
故答案为：小球从槽口C飞出后作平抛运动的时间相同，假设为 t，则有op=v₁₀t，OM=v₁t，ON=v₂t，小球2碰撞前静止，即v₂₀=0；e=v2-v1v10-v20=ON-OMOP-0=ON-OMOP．
③平抛运动高度决定时间，水平射程由初速度和时间共同决定，因而OP与小球的质量无关，但由于两球碰撞过程动量守恒，根据动量守恒定律平抛的初速度与小球的质量有关，因而OM和ON也与小球的质量有关；
故答案为：OM与实验所用的小球质量没有关系，OP、ON与实验所用的小球质量有关系．

解析

v2-v1v10-v20

考点

据考高分专家说，试题“（1）用示波器观察频率为900Hz的正弦.....”主要考查你对 [实验：验证动量守恒定律 ]考点的理解。

实验：验证动量守恒定律

实验目的：
研究在弹性碰撞的过程中，相互作用的物体系统动量守恒。
实验原理：
一个质量较大的小球从斜槽滚下来，跟放在斜槽前边小支柱上另一质量较小的球发生碰撞后两小球都做平抛运动。由于两小球下落的高度相同，所以它们的飞行时间相等，这样如果用小球的飞行时间作时间单位，那么小球飞出的水平距离在数值上就等于它的水平速度。因此，只要分别测出两小球的质量m₁、m₂，和不放被碰小球时入射小球在空中飞出的水平距离s₁，以及入射小球与被碰小球碰撞后在空中飞出的水平距离s₁'和s₂'，若m₁s₁在实验误差允许范围内与m₁s₁'+m₂s₂'相等，就验证了两小球碰撞前后总动量守恒。
实验器材：
碰撞实验器（斜槽、重锤线），两个半径相等而质量不等的小球；白纸；复写纸；天平和砝码；刻度尺，游标卡尺（选用），圆规。
实验步骤：
1、用天平测出两个小球的质量m₁、m₂。
2、安装好实验装置，将斜槽固定在桌边，并使斜槽末端点的切线水平。
3、在水平地上铺一张白纸，白纸上铺放复写纸。
4、在白纸上记下重锤线所指的位置O，它表示入射球m₁碰前的位置。
5、先不放被碰小球，让入射球从斜槽上同一高度处由静止开始滚下，重复10次，用圆规作尽可能小的圆把所有的小球落点圈在里面，圆心就是入射球不碰时的落地点的平均位置P。
6、把被碰球放在小支柱上，调节装置使两小球相碰时处于同一水平高度，确保入射球运动到轨道出口端时恰好与靶球接触而发生正碰。
7、再让入射小球从同一高度处由静止开始滚下，使两球发生正碰，重复10次，仿步骤（5）求出入射小球的落点的平均位置M和被碰小球落点的平均位置N。
8、过O、N作一直线，取OO'=2r（可用游标卡尺测出一个小球的直径，也可用刻度尺测出紧靠在一起的两小球球心间的距离），O'就是被碰小球碰撞时的球心竖直投影位置。


9、用刻度尺量出线段OM、OP、O'N的长度。
10、分别算出m₁·与m₁·+m₂·的值，看m₁·与m₁·+m₂·
9、用刻度尺量出线段OM、OP、O'N的长度。
10、分别算出m₁·与m₁·+m₂·的值，看m₁·与m₁·+m₂·
在实验误差允许的范围内是否相等。
注意事项：
1、应使入射小球的质量大于被碰小球的质量。
2、要调节好实验装置，使固定在桌边的斜槽末端点的切线水平，小支柱与槽口间距离使其等于小球直径，而且两球相碰时处在同一高度，碰撞后的速度方向在同一直线上。
3、每次入射小球从槽上相同位置由静止滚下，可在斜槽上适当高度处固定一档板，使小球靠着挡板，然后释放小球。
4、白纸铺好后不能移动。
