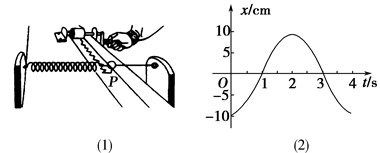

(14分)简谐运动的振动图线可用下述方法画出：如图 (1)所示，在弹簧振子的小球上安装一枝绘图笔P，让一条纸带在与小球振动方向垂直的方向上匀速运动，笔P在纸带上画出的就是小球的振动图像．取振子水平向右的方向为振子离开平衡位置的位移正方向，纸带运动的距离代表时间，得到的振动图线如图 (2)所示．
(1)为什么必须匀速拖动纸带？
(2)刚开始计时时，振子处在什么位置？t＝17 s时振子相对平衡位置的位移是多少？
(3)若纸带运动的速度为2 cm/s，振动图线上1、3两点间的距离是多少？
(4)振子在________s末负方向速度最大；在________s末正方向加速度最大；2.5 s时振子正在向________方向运动．
(5)写出振子的振动方程．
题型：未知 难度：其他题型
答案
(1)在匀速条件下，可以用纸带通过的位移表示时间
(2)左侧最大位移 零 (3)4 cm (4)3 0或4 －x
(5)x＝10sin
cm
解析
(1)纸带匀速运动时，由s＝vt知，位移与时间成正比，因此在匀速条件下，可以用纸带通过的位移表示时间．
(2)由图(2)可知t＝0时，振子在平衡位置左侧最大位移处；周期T＝4 s，t＝17 s时位移为零．
(3)由s＝vt，所以1、3间距s＝2 cm/s×2 s＝4 cm.
(4)3 s末负方向速度最大；加速度方向总是指向平衡位置，所以t＝0或t＝4 s时正方向加速度最大；t＝2.5 s时，向－x方向运动．
(5)x＝10sin
cm
考点
据考高分专家说，试题“(14分)简谐运动的振动图线可用下述方法.....”主要考查你对 [简谐运动的概念 ]考点的理解。
简谐运动的概念
简谐运动：
1、机械振动的定义：物体在平衡位置附近所做的往复运动叫做机械振动，简称振动。
2、简谐运动的定义：物体在跟偏离平衡位置的位移大小成正比，并且总指向平衡位置的复力的作用下振动简谐运动是最简单，最基本的机械振动叫做简谐运动。
3、简谐运动的特征：回复力F=-kx，加速度a=-kx/m，方向与位移方向相反，总指向平衡位置。简谐运动是一种变加速运动，在平衡位置时，速度最大，加速度为零；在最大位移处，速度为零，加速度最大。
4、简谐运动的判定：要判定一个物体的运动是简谐运动，首先要判定这个物体的运动是机械振动，即看这个物体是不是做的往复运动；看这个物体在运动过程中有没有平衡位置；看当物体离开平衡位置时，会不会受到指向平衡位置的回复力作用，物体在运动中受到的阻力是不是足够小。然后再找出平衡位置并以平衡位置为原点建立坐标系，再让物体沿着x轴的正方向偏离平衡位置，求出物体所受回复力的大小，若回复力为F=-kx，则该物体的运动是简谐运动。
