题文

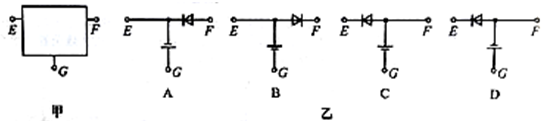

（1）①用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（表电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是图乙中______．
②在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验．
电压表V1量程3V内阻约为900Ω
电压表V2量程10V内阻约为3KΩ
电压表A量程60mA内阻约为5Ω
电源E1电动势1.5V内阻约为0.2Ω
电源E2电动势4.5V内阻约为0.4Ω
滑动变阻器（最大阻值为10Ω）．粗细均匀的同种电阻丝，开关、导线和刻度尺
其主要实验步骤如下：
A．选取图中器材，按示意图连接电路
B．用伏安法测定电阻丝的阻值R
C．用刻度尺没出电阻丝的长度L
D．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C．
E．处理数据，根据下列测量结果，找出电阻丝值与长度的关系
L（m）0.99560.80490.59810.40210.1958R（Ω）104.885.365.246.627.1为使实验尽可能准确，请你对上述步骤中画线处加以改进．
（I）______
（II）______
（Ⅱ）随着长度的减小，由伏特表和安培表的示数比值知电阻减小，当减小到一定程度之后，应该将电流表改为外接法．
（2）有4条用打点计时器（所用交流电频率为50Hz）打出的纸带A、B、C、D，其中一条是做“验证机械能守恒定律”实验时打出的．为找出该纸带，某同学在每条纸带上取了点迹清晰的、连续的4个点，用刻度尺测出相邻两个点间距离依次为S1、S2、S3．请你根据下列S1、S2、S3的测量结果确定该纸带为______．（已知当地的重力加速度为9.791m/s2）
A.61.0mm 65.8mm 70.7mmB.41.2mm 45.1mm 53.0mm
C.49.6mm 53.5mm 57.3mmD.60.5mm 61.0mm 60.6mm．
题型：未知 难度：其他题型
答案
（1）当多用电表接调为电压挡时，此时多用电表就是一只内阻很大的电压表，当接E、G两点间时，在D图中二极管反向截止，故D图绝没有电压值．故D图错误．当接F、G两点间时，在D图中二极管反向截止，故D图绝没有电压值；故D图错误．
当红表笔接F，电阻很小，此时二极管导通，电源电流从黑表笔流出通过二极管从红表笔流进，电流方向E到F，只有B正确．
（Ⅰ）将电源E1改选E2．根据实验的安全原则和误差原则，电压表V2的量程太大，故选择V1正确；选择E1时，电压表偏转较小，故应将E1改用为E2．
（Ⅱ）从表格中的数据知，随着导体长度的减小，其电阻也减小，其阻值大于临界值
（2）回想“验证机械能守恒定律”的实验，由重锤连着的纸带做匀加速度直线运动，故在纸带上相邻点迹间距之差满足△s=常数，由上述选项立即确定B不正确．
在忽略阻力的情况下，纸带上相邻点迹间距之差应为△s=g（△T）2=9.791×0.022m≈3.9mm．故计算ACD各选项的△s值，只有C项符合，故选C；
故答案为：（1）B；（2）将E1改用为E2；电流表的外接法；C．
解析
RV1RA
考点
据考高分专家说，试题“（1）①用多用电表探测图甲所示黑箱发现：.....”主要考查你对 [实验：验证力的平行四边形定则 ]考点的理解。
实验：验证力的平行四边形定则
验证力的平行四边形定则:
实验目的：
验证平行四边形定则
实验器材：
方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。
实验原理：
此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。
实验步骤：
1、把橡皮条的一端固定在板上的A点；
2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；
3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；
4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；
5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；
6、改变F1和F2的夹角和大小，再做两次。
注意事项：
1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。
2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。
