题文

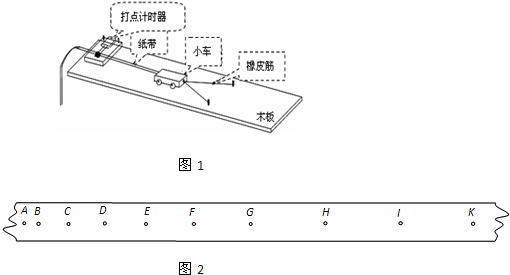

某学习小组做探究“合力的功和物体速度变化关系”的实验如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W．当用2条、3条…，完全相同的橡皮筋并在一起进行第2次、第3次…实验时，使每次实验中橡皮筋伸长的长度都保持一致．每次实验中小车获得的速度由打点计时器所打的纸带测出．
（1）除了图中已有的实验器材外，还需要导线、开关、______（填测量工具）和______电源（填“交流”或“直流”）；
（2）实验中，小车会受到摩擦阻力的作用，可以使木板适当倾斜来平衡掉摩擦阻力，则下面操作正确的是______
A．放开小车，能够自由下滑即可
B．放开小车，能够匀速下滑即可
C．放开拖着纸带的小车，能够自由下滑即可
D．放开拖着纸带的小车，能够匀速下滑即可
（3）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是______
A．橡皮筋处于原长状态 B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处 D．小车已过两个铁钉的连线
（4）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的______部分进行测量（根据下面所示的纸带回答）
题型：未知 难度：其他题型
答案
（1）除了图中已有的实验器材外，还需要刻度尺和交流电源．
（2）木板倾斜的目的是为了平衡摩擦力，放开拖着纸带的小车，若小车能够匀速下滑即，则说明以平衡摩擦力，故选D．
（3）若木板水平放置，对小车受力分析可知，小车速度最大时小车受到的合力应为零，
即小车受到的橡皮筋拉力与摩擦力相等，橡皮筋应处于伸长状态；小车在两个铁钉的连线的左侧，故ACD错误，B正确．
（4）在正确操作情况下，橡皮条恢复原长时，小车做匀速运动，小车在相等时间内的位移相等，
此时小车获得的速度最大，要测量小车的最大速度，应选用纸带的点迹均匀的部分，如GK段进行测量．
故答案为：（1）刻度尺；交流；（2）D；（3）B；（4）GK
解析
该题暂无解析
考点
据考高分专家说，试题“某学习小组做探究“合力的功和物体速度变化.....”主要考查你对 [实验：验证力的平行四边形定则 ]考点的理解。
实验：验证力的平行四边形定则
验证力的平行四边形定则:
实验目的：
验证平行四边形定则
实验器材：
方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。
实验原理：
此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。
实验步骤：
1、把橡皮条的一端固定在板上的A点；
2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；
3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；
4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；
5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；
6、改变F1和F2的夹角和大小，再做两次。
注意事项：
1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。
2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。
