题文

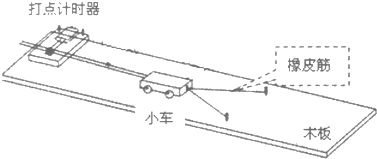

某同学做探究“合力的功和物体速度变化关系”的实验装置如图，小车在橡皮筋作用下弹出，沿木板滑行．用一条橡皮筋时对小车做的功记为W，当用2条、3条…，完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次实验中橡皮筋伸长的长度都保持一致．实验中小车获得的速度由打点计时器所打的纸带测出．
（1）木板水平放置，小车在橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是（ ）
A．橡皮筋仍处于伸长状态 B．橡皮筋恰好恢复原长
C．小车恰好运动到两个铁钉的连线处 D．小车已超过两个铁钉的连线
（2）如图所示是某次正确操作情况下，在50HZl作电源下打点计时器记录的一条纸带，为了测量小车获得的速度，应选用纸带的______（填AF或FI）部分进行测量，速度大小为______m/s．
题型：未知 难度：其他题型
答案
（1）平衡摩擦力后，橡皮筋的拉力等于合力，橡皮条做功完毕，小车的速度最大，若不进行平衡摩擦力操作，则当橡皮筋的拉力等于摩擦力时，速度最大，本题中木板水平放置，显然没有进行平衡摩擦力的操作，因此当小车的速度最大时，橡皮筋仍处于伸长状态，故BCD错误，A正确．
故A正确．
（2）小车先加速，后匀速，最后减速运动，在加速过程中，橡皮条在做正功，故需要测量最大速度，即匀速运动的速度，因而需要选用间隔均匀的点，即FI之间的点，打点计时器每隔0.02s打一次点，故最大速度为：v=x T=1.52cm0.02s=0.76m/s
故答案为：FI，0.76．
解析
x T
考点
据考高分专家说，试题“某同学做探究“合力的功和物体速度变化关系.....”主要考查你对 [实验：验证力的平行四边形定则 ]考点的理解。
实验：验证力的平行四边形定则
验证力的平行四边形定则:
实验目的：
验证平行四边形定则
实验器材：
方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。
实验原理：
此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。
实验步骤：
1、把橡皮条的一端固定在板上的A点；
2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；
3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；
4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；
5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；
6、改变F1和F2的夹角和大小，再做两次。
注意事项：
1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。
2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。
