题文
实验题
（1）在做“互成角度的两个共点力的合力”实验时，橡皮筋的一端固定在木板上，用两个弹簧秤把橡皮筋的另一端拉到某一确定的O点，以下操作中正确的是______
A、同一次实验过程中，O点位置允许变动
B、实验中，弹簧秤必须保持与木板平行，读数时视线要正对弹簧秤刻度
C、实验中，先将其中一个弹簧秤沿某一方向拉到最大量程，然后只需调节另一弹簧秤拉力的大小和方向，把橡皮条另一端拉到O点
D、实验中，把橡皮条的另一端拉到O点时，两个弹簧秤之间夹角应取90°，以便于算出合力大小
（2）在“测电池的电动势和内阻”的实验中，可用以下给定的器材和一些导线来完成实验．器材：待测干电池E，量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），滑动变阻器R1（0～10Ω），滑动变阻器R2（0～200Ω），开关S．
①为方便实验调节且能较准确地进行测量，滑动变阻器应选用______（填R1或 R2）．

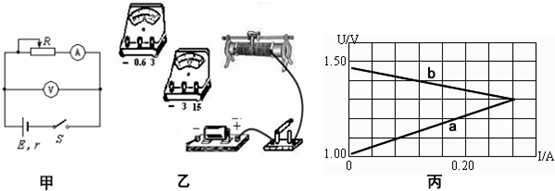

②实验所用电路如图甲所示，请用笔画线代替导线在图乙中完成实物连接图．图中部分电路已连接，不能更改．
③该同学根据实验所记录的数据，画出的U-I图象，通过分析可知，其中______（填a或b）图线是表示电压表V示数随电流表A示数变化关系．
④根据图象求得电动势E=______V，内阻r=______Ω（均保留2位有效数字）．
题型：未知 难度：其他题型
答案
（1）A、为了使两次拉橡皮筋效果相同，要求两次要将O点拉到同一位置，故A错误；
B、实验中为了减小误差，弹簧秤必须保持与木板平行，读数时为了减小误差，要求视线要正对弹簧秤刻度，故B正确；
C、实验中，弹簧的读数大小适当，便于做平行四边形即可，并非要求一定达到最大量程，故C错误；
D、实验过程中两弹簧的夹角要适当，并非要求达到90°，非特殊角度也可，故D错误．
故选B．
（2）①在测量中滑动变阻器起调节电流的作用，并且要求能便于调节，若阻值过大，
则在调节中会示数范围过小，故应选小电阻，故选R1；
②根据图甲所示电路图连接实物电路图，实物电路图如图所示；
③电压表显示的为电源的伏安特性曲线，而电源的伏安特性曲线，由公式U=E-Ir可知应为斜向下的直线，故b图线是表示电压表V示数随电流表A示数变化关系．
④由U=E-Ir可得图象与纵坐标的交点为电源的电动势，由图象可知，电源电动势E=1.48V，保留2位有效数字是1.5V；
图象的斜率表示电源的内阻，电源内阻r△U△I=0.64Ω（0.58～0.75Ω均可）
故答案为：（1）B；（2）①R1；②电路图如图所示； ③b；④1.5；0.64．
解析
△U△I
考点
据考高分专家说，试题“实验题（1）在做“互成角度的两个共点力的.....”主要考查你对 [实验：验证力的平行四边形定则 ]考点的理解。
实验：验证力的平行四边形定则
验证力的平行四边形定则:
实验目的：
验证平行四边形定则
实验器材：
方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。
实验原理：
此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。
实验步骤：
1、把橡皮条的一端固定在板上的A点；
2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；
3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；
4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；
5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；
6、改变F1和F2的夹角和大小，再做两次。
注意事项：
1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。
2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。
