题文

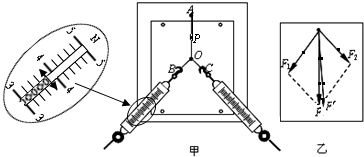

“探究合力与分力的关系”的实验如图甲所示，其中A为固定橡皮条的图钉，P为橡皮条与细绳的结点，用两把互成角度的弹簧秤把结点P拉到位置O．
①从图甲可读得弹簧秤B的示数为______N．
②为了更准确得到合力与分力的关系，要采用作力的______（填“图示”或“示意图”）来表示分力与合力．
③图乙中与F1、F2效果相同的力是______（填“F”或“F′”）．
④图乙中方向一定沿AO方向的力是______（填“F”或“F′”）．
题型：未知 难度：其他题型
答案
①弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“3.8”处，所以弹簧测力计的示数为3.8N．
②力的示意图只表示力的方向和作用点，而力的图示可以比较准确的表示出里的大小、方向、作用点，故为了更准确得到合力与分力的关系，要采用作力的图示．
③与两个力的效果相同的力是用一个弹簧秤拉时的拉力F′．
④F′是通过一个弹簧称沿AO方向拉橡皮条，使橡皮条伸长到O点，其方向一定沿AO方向，
F是通过作图的方法得到合力的理论值，由于误差的存在F与AO方向即实际值F′方向要有一定夹角．
故答案为：①3.8；②图示；③F′；④F′．
解析
该题暂无解析
考点
据考高分专家说，试题““探究合力与分力的关系”的实验如图甲所示.....”主要考查你对 [实验：验证力的平行四边形定则 ]考点的理解。
实验：验证力的平行四边形定则
验证力的平行四边形定则:
实验目的：
验证平行四边形定则
实验器材：
方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。
实验原理：
此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。
实验步骤：
1、把橡皮条的一端固定在板上的A点；
2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；
3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；
4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；
5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；
6、改变F1和F2的夹角和大小，再做两次。
注意事项：
1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。
2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。
