题文
实验与作图

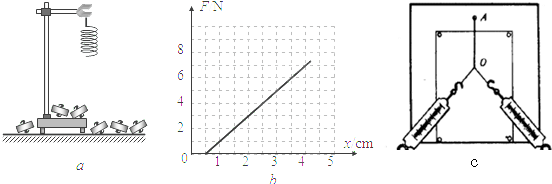

（1）如图a所示，用铁架台、弹簧和多个已知质量且质量相等的钩码，探究在弹性限度内弹簧弹力与弹簧伸长长度的关系实验．
①为完成实验，还需要的实验器材有：______；
②实验中需要测量的物理量有：______；
③图b是弹簧所受弹力F与弹簧伸长长度x的F-x图线，由此可求出弹簧的劲度系数为______．
（2）某同学做“验证力的平行四边形定则”的实验，主要步骤如下：
A．在桌面上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；
B．用图钉把橡皮条的一端固定，另一端拴上两条细绳套；
C．用两只弹簧秤通过细绳互成角度地拉橡皮条，使结点达到某一位置O，记下O点的位置，记录下两个弹簧秤的示数；
D．按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图示，并用平行四边形定则作出合力F′；
E、用一个弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力的图示F；
F．比较力F′与F的大小和方向，得出结论．
上述步骤中，有重要遗漏内容的步骤序号是______和______；遗漏内容分别是______
和______．
（3）如图c，某同学在做“验证力的平行四边形定则”的实验时，用A、B两个弹簧秤同时拉结点到O点位置，此时两弹簧秤的读数分别是FA=5.70N和FB=4.50N．以1cm表示1N的比例，用作图法求出FA、FB的合力F的大小和方向（保留作图痕迹），其合力F的大小为______．
题型：未知 难度：其他题型
答案
（1）①实验需要测量弹簧伸长的长度，故需要刻度尺．
②实验中需要测量（记录）的物理量有：弹簧的原长、弹簧的原长、弹簧所受外力与对应的伸长量（或与弹簧对应的长度）
③图线的物理意义是表明弹簧的弹力大小和弹簧伸长量大小成正比．
由k=△F△x=200N/m．
（2）本实验为了验证力的平行四边形定则，采用的方法是作力的图示法，作出合力和理论值和实际值，然后进行比较，得出结果．所以，实验时，除记录弹簧秤的示数外，还要记下两条细绳的方向，以便确定两个拉力的方向，这样才能作出拉力的图示，步骤C中未记下两条细绳的方向；步骤E中未说明把橡皮条的结点拉到位置O．
（3）根据力的平行四边形定则画图如下所示：
由图得出合力F=7.7N．
故答案为：（1）①刻度尺，②弹簧的原长、弹簧所受外力与对应的伸长量（或与弹簧对应的长度）；③200N/m．
（2）C，E，C中未记下两条细绳的方向，E中未说明把橡皮条的结点拉到位置O．
（3）7.8N．
解析
△F△x
考点
据考高分专家说，试题“实验与作图（1）如图a所示，用铁架台、弹.....”主要考查你对 [实验：验证力的平行四边形定则 ]考点的理解。
实验：验证力的平行四边形定则
验证力的平行四边形定则:
实验目的：
验证平行四边形定则
实验器材：
方木板一块，测力计两个，细绳两段，橡皮条一段，白纸，铅笔，刻度尺，量角器，图钉。
实验原理：
此实验是要用互成角度的两个力与一个力产生相同的效果（即：使橡皮条在某一方向伸长一定的长度），看其用平行四边形定则求出的合力与这一个力是否在实验误差允许范围内相等，如果在实验误差允许范围内相等，就验证了力的平行四边形定则。
实验步骤：
1、把橡皮条的一端固定在板上的A点；
2、用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点（如图）；
3、用铅笔记下O点的位置，画下两条细绳的方向，并记下两个测力计的读数；
4、在纸上按比例作出两个力F1、F2的图示，用平行四边形定则求出合力F；
5、只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样的比例作出这个力F′的图示，比较F′与用平行四边形定则求得的合力F，比较合力大小是否相等，方向是否相同；
6、改变F1和F2的夹角和大小，再做两次。
注意事项：
1、用弹簧秤测拉力时，应使拉力沿弹簧秤的轴线方向，橡皮条、弹簧秤和细绳套应位于与纸面平行的同一平面内。
2、同一次实验中，橡皮条拉长后的结点位置O必须保持不变。
