如图甲所示，水平地面上有一辆小车，小车上固定有竖直光滑绝缘管，管长为L，管内底部有一质量m=0.2g，电荷量q=+8×10-5C的小球，小球的直径比管的内径略小

题文

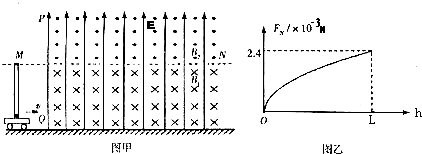

如图甲所示，水平地面上有一辆小车，小车上固定有竖直光滑绝缘管，管长为L，管内底部有一质量m=0.2g，电荷量q=+8×10^-5C的小球，小球的直径比管的内径略小．在管口所在水平面MN的下方存在着垂直纸面向里、磁感应强度B₁=15T的匀强磁场，MN面上方存在着垂直纸面向外、磁感应强度B₂=15T的匀强磁场，MN上下的整个区域还存在着竖直向上、场强E=25V/m的匀强电场．现让小车始终保持v=2m/s的速度匀速向右运动，以带电小球刚经过场的边界PQ为计时的起点，测得小球对管侧壁的弹力F_N随小球到管底的高度h的变化关系如图乙所示．g取10m/s²，不计空气阻力．求：
（1）小球刚进入磁场B₁时的加速度大小a；
（2）绝缘管的长度L；
（3）小球离开管后每次经过水平面MN时小球距管口的距离△x．

题型：未知 难度：其他题型

答案

（1）小球在管内运动时，以小球为研究对象，小球受到竖直向下的重力、竖直向上的电场力和大小恒定、方向竖直向上的洛伦兹力，设加速度为a，由牛顿第二定律有：
qB₁v+qE-mg=ma
则：a=qB1v+Eq-mgm=12m/s2；
（2）小球在管中竖直方向做匀加速直线运动，在小球运动到管口时，F_N=2.4×10^-3N，设v₁为小球竖直分速度，水平方向有：
F_N-qv₁B₁=0
解得：v1=FNqB1=2m/s
竖直方向有：v₁²=2aL
解得：L=v212a=16m
（3）小球离开管口进入复合场，小球受到竖直向下的重力、竖直向上的电场力和方向随时发生变化的洛伦兹力，
其中：
qE=8×10^-5×25=2×10^-3N
mg=0.2×10^-3×10=2×10^-3N
有qE=mg，故电场力与重力平衡，小球在复合场中做匀速圆周运动，合速度v'与MN成45°角，轨道半径为R，（如图）qvB2=mv′2R



R=mv′qB2=

23m
小球离开管口开始计时，到再次经过MN所通过的水平距离
x1=2Rsin45°=

2R=23m
T=2πRv′=2πmqB2
对应的时间有：
t=14T=πm2qB2=π12s
设小车运动的距离为x₂
x2=vt=2×π12=π6s
若小球再经过MN时，有：
△x=n（x₁-x₂）
解得：△x=n3(2-π2)m    n=1、2、3、…
答：（1）小球刚进入磁场B₁时的加速度大小为12m/s²
    （2）绝缘管的长度为16m
    （3）小球离开管后每次经过水平面MN时小球距管口的距离为△x=n3(2-π2)m    n=1、2、3、…

解析

qB1v+Eq-mgm

考点

据考高分专家说，试题“如图甲所示，水平地面上有一辆小车，小车上.....”主要考查你对 [共点力的平衡 ]考点的理解。

共点力的平衡

共点力：

作用在物体的同一点，或作用线相交于一点的几个力。
平衡状态：

物体保持匀速直线运动或静止叫平衡状态，是加速度等于零的状态。
共点力作用下的物体的平衡条件：
物体所受的合外力为零，即∑F=0，若采用正交分解法求解平衡问题，则平衡条件应为：∑Fx=0，∑Fy=0。
解决平衡问题的常用方法：

隔离法、整体法、图解法、三角形相似法、正交分解法等。

图解法分析分力与合力的关系:

当两个分力成一定的夹角α(α<180^。)时，增大其中一个分力或使两个分力都增大，合力的变化情况如何呢?这个问题可以用数学公式推导分析，也可以用函数图像数形结合分析，但最简捷有效的方法是图解法。为了便于分析合力的变化，设
,借助辅助参考圆来进行分析。如图所示，F1、F2的共点在圆心，而且开始时F1、F2的合力为F，大小恰好为圆的半径。

(1)当保持力F2不变，只增大F1时，如图所示，合力，的大小可能出现三种情况：减小、不变或增大，即 ,借助辅助参考圆来进行分析。如图所示，F1、F2的共点在圆心，而且开始时F1、F2的合力为F，大小恰好为圆的半径。

(1)当保持力F2不变，只增大F1时，如图所示，合力，的大小可能出现三种情况：减小、不变或增大，即
。我们可以得到这样的结论：当两个力F1、F1夹角α保持不变，在增大其中一个分力时，它们的合力大小可能减小、不变或增大。



(2)当两个分力F1、F2都增大时，如图所示，合力F 的大小也有可能出现三种情况：减小、不变或增大，即


,我们也可以得到这样的结论：当两个力F1、F2夹角α保持不变，在同时增大两个分力时，它们的合力F大小可能减小、不变或增大。
,我们也可以得到这样的结论：当两个力F1、F2夹角α保持不变，在同时增大两个分力时，它们的合力F大小可能减小、不变或增大。


整体法与隔离法：

(1)整体法：当只涉及研究系统而不涉及系统内部某些物体的力和运动时，一般可采用整体法。运用整体法解题的基本步骤是：
①明确研究的系统和运动的全过程；
②画出系统整体的受力图和运动全过程的示意图；
③选用适当的物理规律列方程求解。
(2)隔离法：为了弄清系统(连接体)内某个物体的受力和运动情况，一般可采用隔离法。运用隔离法解题的基本步骤是：
①明确研究对象或过程、状态；
②将某个研究对象或某段运动过程、某个状态从全过程中隔离出来；
③画出某状态下的受力图或运动过程示意图；
④选用适当的物理规律列方程求解。隔离法和整体法常常需交叉运用，从而优化解题思路和方法，使解题简捷明了。

受力分析的一般顺序:

(1)明确研究对象，研究对象可以是质点、结点、物体、物体系。
(2)找出所有接触点。
(3)按顺序分析物体受力。一般先分析场力(重力、电场力、磁场力等不接触力)．再依次对每一接触点分析弹力、摩擦力。
(4)找出每个力的施力物体。(防“多”分析力)
(5)看受力与运动状态是否相符。(防“漏”力、 “错”力)
(6)正确画出受力图。注意不同对象的受力图用隔离法分别画出，对于质点和不考虑力对物体的形变和转动效果的情况，可将各力平移至物体的重心上，即各力均从重心画起。
受力分析的步骤:

第一步：隔离物体。隔离物体就是把被分析的那个物体或系统单独画出来，而不要管其周围的其他物体，这是受力分析的基础。
第二步：在已隔离的物体上画出重力和其他已知力。重力是一个已知力，可首先把它画出来。另外，物体往往在重力及其他主动力作用下才与其他物体产生挤压、拉伸以及相对运动等，进而产生弹力和摩擦力，所以还要分析其他主动力。第三步：查找接触点和接触面。就是查找被分析物体与其他物体的接触点和接触面。弹力和摩擦力是接触力，其他物体对被分析物体的弹力和摩擦力只能通过接触点和接触面来作用，这就是说寻找物体所受的弹力(拉力、压力、支持力等)和摩擦力只能在被分析物体与其他物体相接触的点和面上找。查找接触点和接触面要全，每个接触点或面上最多有两个力(一个弹力，一个摩擦力)。
第四步：分析弹力(拉力、压力、支持力等)。在被分析物体与其他物体的接触处，如果有形变(挤压或拉伸)，则该处就有弹力，反之则没有。在确定弹力存在以后，其方向就比较容易确定了。
第五步：分析摩擦力。摩擦力分静摩擦力和滑动摩擦力，它们的产生条件是两物体接触处不光滑，除挤压外还要有相对滑动的趋势或相对滑动。因此分析接触面上有无摩擦力，首先要看接触面是否光滑(这是题目中的已知条件)，其次看有无弹力，然后再进行摩擦力的判断：接触面上有相对滑动时有滑动摩擦力，其大小

，方向跟物体的相对运动方向相反；接触面上无相对滑动但有相对滑动趋势时有静摩擦力，它的大小和方向总是跟迫使物体产生相对滑动趋势的外力有关。
受力分析中的技巧：
(1)研究对象的受力图，通常只画出根据性质命名的力，不要把按效果分解的分力或合力分析进去，受力图完成后再进行力的合成或分解。
(2)区分内力和外力。对几个物体的整体进行受力分析时，这几个物体间的作用力为内力，不能在受力图中出现；当把某一物体单独隔离分析时，原来的内力变成了外力，要画在受力图上。
(3)在难以确定物体的某些受力情况时，可先根据 (或确定)物体的运动状态，再运用平衡条件或牛顿运动定律来判定未知力。也就是说在分析物体受力时要时刻结合研究对象所处的运动状态，同时对不易确定的力。可结合牛顿第三定律来分析其反作用力是否存在以及方向如何等情况。
