题文

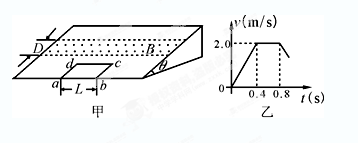

如图甲所示，表面绝缘、倾角θ=30°的斜面固定在水平地面上，斜面所在空间有一宽度D=0.40m的匀强磁场区域，其边界与斜面底边平行，磁场方向垂直斜面向上．一个质量m=0.10kg、总电阻R=0.25W的单匝矩形金属框abcd，放在斜面的底端，其中ab边与斜面底边重合，ab边长L=0.50m．从t=0时刻开始，线框在垂直cd边沿斜面向上大小恒定的拉力作用下，从静止开始运动，当线框的ab边离开磁场区域时撤去拉力，线框继续向上运动，线框向上运动过程中速度与时间的关系如图乙所示．已知线框在整个运动过程中始终未脱离斜面，且保持ab边与斜面底边平行，线框与斜面之间的动摩擦因数
，重力加速度g取10 m/s2．求：
（1）线框受到的拉力F的大小；
（2）匀强磁场的磁感应强度B的大小；
（3）线框在斜面上运动的过程中产生的焦耳热Q．
题型：未知 难度：其他题型
答案
（1）F="1.5" N（2）
（3）
解析
（1）由v-t图象可知，在0～0.4s时间内线框做匀加速直线运动，进入磁场时的速度为v1=2.0m/s，所以：
………………①
………………②
联解①②代入数据得：
F="1.5" N ………………③
（2）由v-t图象可知，线框进入磁场区域后以速度v1做匀速直线运动，由法拉第电磁感应定律和欧姆定律有：E=BLv1…④
由欧姆定律得：
…⑤
对于线框匀速运动的过程，由力的平衡条件有：
…⑥
联解④⑤⑥代入数据得：
…⑦
（3）由v-t图象可知，线框进入磁场区域后做匀速直线运动，并以速度v1匀速穿出磁场，说明线框的宽度等于磁场的宽度，即为：
⑧
线框在减速为零时，有：
所以线框不会下滑，设线框穿过磁场的时间为t，则：
…⑨
…⑩
联解④⑤⑥代人数据得：
…（11）
考点
据考高分专家说，试题“如图甲所示，表面绝缘、倾角θ=30°的斜.....”主要考查你对 [力的合成 ]考点的理解。
力的合成
合力与分力：
当一个物体受到几个力的共同作用时，我们常常可以求出这样一个力，这个力产生的效果跟原来几个力的共同效果相同，这个力就叫做那几个力的合力，原来的几个力叫做这个力的分力。
①合力与分力是针对同一受力物体而言的。
②一个力之所以是其他几个力的合力，或者其他几个力之所以是这个力的分力，是冈为这一个力的作用效果与其他几个力共同作用的效果相当，合力与分力之间的关系是一种等效替代的关系。
③合力可能大于任何一个分力，也可能小于任何一个分力，也可能介于两个分力之间。
④如果两个分力的大小不变，夹角越大，合力就越小；夹角越小，合力就越大。
⑤两个大小一定的力F1、F2，其合力的大小范围
力的运算法则:
1．平行四边形定则
作用在同一点的两个互成角度的力的合力，不等于两分力的代数和，而是遵循平行四边形定则。如果以表示两个共点力F1和F2的线段为邻边作平行四边形，那么合力F的大小和方向就可以用这两个邻边之间的对角线表示，这叫做力的平行四边形定则，如图所示。
2．三角形定则和多边形定则如图(a)所示，两力F1、F2合成为F的平行四边形定则，可演变为(b)图，我们将(b)图称为三角形定则合成图，即将两分力F1、F2首尾相接，则F就是由F，的尾端指向F2的首端的有向线段所表示的力。
如果是多个力合成，则由三角形定则合成推广可得到多边形定则，如图为三个力F1，F2、F3的合成图，F 为其合力。
