题文
（1）测量木块与长木板间的动摩擦因数的实验装置如图所示，长木板处于水平，装砂的小桶通过细线绕过定滑轮与木块连接，细线的长度大于桌面的高度，木块可以拖动纸带运动，打点计时器在纸带上打下一系列的点．
实验时接通打点计时器的电源，放手后，装砂小桶带动木块一起运动，小桶与地面接触之后，木块还要在木板上继续运动一段距离后停下，打点计时器在纸带上打下一系列的点，如图所示．纸带的左端与木块相连，并用虚线框标出了A、B两个区域，为了求得木块与长木板间的动摩擦因数，应选取______区域的数据计算出木块运动的加速度的大小（用a表示），由此计算动摩擦因数的公式是μ=______．

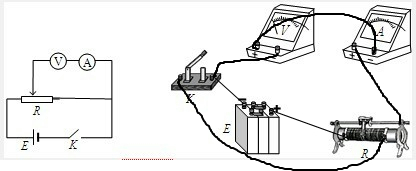

（2）小明设计了如图所示的电路测量电压表的内阻RV，所用器材有：
待测电压表V，量程为3V，内阻RV约3kΩ
电流表A，量程为2mA，内阻RA约0.1Ω
滑动变阻器R最大阻值50Ω，额定电流1.5A
电源E电动势为6V，内阻约0.5Ω
（a）小明设计的电路______（填“能”或“不能”）测出电压表的内阻．若能，请将图中的实物连接成实验电路；若不能，请改造这个电路，利用这些器材测量电压表的内阻，并将图中的实物连接成实验电路．
（b）说明实验应该测的物理量有______，电压表内阻的计算式RV=______．
题型：未知 难度：其他题型
答案
（1）木块先在细线拉力和滑动摩擦力作用下做匀加速运动，当小桶落地后，木块仅在滑动摩擦力作用下做匀减速运动，滑动摩擦力f=μmg，若能求出此时的加速度，根据牛顿第二定律即可求解μ，所以应选取B区域的数据计算出木块运动的加速度，则a=μmgm，解得μ=ag．
（2）电源电动势是6V，若把电压表和电流表及滑动变阻器串联接入电源，则电压表所占电压大于3V，超过电压表的量程，所以小明设计的电路不能测出电压表的内阻．
应将限流式电路改成分压式电路，如图所示：
调节滑动变阻器，测出电压表的示数U和电流表示数I，则RV=UI
故答案为：（1）B；ag；（2）（a）不能 （b）电压表的示数U和电流表示数I；UI
解析
μmgm
考点
据考高分专家说，试题“（1）测量木块与长木板间的动摩擦因数的实.....”主要考查你对 [滑动摩擦力、动摩擦因数 ]考点的理解。
滑动摩擦力、动摩擦因数
滑动摩擦力的概念：
当一个物体在另一个物体的表面上相对运动时，受到的阻碍相对运动的力，叫滑动摩擦力。
滑动摩擦力产生条件：
①接触面粗糙；
②相互接触的物体间有弹力；
③接触面间有相对运动。
说明：三个条件缺一不可，特别要注意“相对”的理解。
滑动摩擦力的方向：
总跟接触面相切，并与相对运动方向相反。 “与相对运动方向相反”不能等同于“与运动方向相反”。滑动摩擦力方向可能与运动方向相同，可能与运动方向相反，可能与运动方向成一夹角。
滑动摩擦力的大小：
滑动摩擦力跟压力成正比，也就是跟一个物体对另一个物体表面的垂直作用力成正比。公式：F=μFN （F表示滑动摩擦力大小，FN表示正压力的大小，μ叫动摩擦因数）。
①FN表示两物体表面间的压力，性质上属于弹力，不是重力，更多的情况需结合运动情况与平衡条件加以确定；
②μ与接触面的材料、接触面的情况有关，无单位，而且永远小于1；
③滑动摩擦力大小，与相对运动的速度大小无关。
滑动摩擦力的作用效果：
总是阻碍物体间的相对运动，但并不总是阻碍物体的运动，可能是动力，也可能是阻力。
静摩擦力和滑动摩擦力：
摩擦力大小的计算方法:
