题文
（Ⅰ） 如图，把弹簧测力计的一端固定在墙上，用力F水平向左拉金属板，金属板向左运动，此时测力计的示数稳定（图中已把弹簧测力计的示数放大画出），则物块P受到的金属板的滑动摩擦力的大小是______N，方向为______．弹簧测力计测得物块P重13N，根据表中给出的动摩擦因数，可推算出物块P的材料为______
材料 动摩擦因数 金属-金属 0.25 橡胶-金属 0.30 木头-金属 0.20 皮革-金属 0.28（Ⅱ）为了测定某迭层电池的电动势（约15V）和内电阻（小于2Ω），需要把一个量程为6V的直流电压表接一个固定电阻（用电阻箱代替），改装成量程为18V的电压表，然后用伏安法测电池的电动势和内电阻，以下是该实验的操作过程：

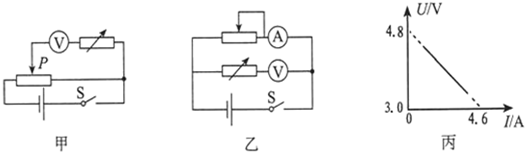

（1）把电压表量程扩大，实验电路如图甲所示，请完成第五步的填空．
第一步：把滑动变阻器滑动片移到最右端
第二步：把电阻箱阻值调到零
第三步：闭合开关
第四步：把滑动变阻器滑动片调到适当位置，使电压表读数为6V
第五步：把电阻箱阻值调到适当值，使电压表读数为______V
第六步：不再改变电阻箱阻值，保持电压表和电阻箱串联，撤去其他线路，即得量程为18V的电压表
（2）上述实验可供选择的器材有：
A．迭层电池（电动势约15V，内电阻小于2Ω）
B．电压表（量程为6V，内阻约10KΩ）
C．电阻箱（阻值范围0～9999Ω，额定功率小于10W）
D．电阻箱（阻值范围0～99999Ω，额定功率小于10W）
E．滑动变阻器（阻值为0～20Ω，额定电流为2A）
F．滑动变阻器（阻值为0～2KΩ，额定电流为0.2A）
电阻箱应选______，滑动变阻器应选______（用器材前的序号表示）
（3）用扩大了量程的电压表（电压表的表盘没变），使用如图乙所示的实验电路，测量该迭层电池的电动势E和内电阻r．改变滑动变阻器的阻值，记录电压表示数，得到多组电压U和电流I的值，并作出U-I图象如图丙所示．可知电池的电动势为______V，内电阻为______Ω（保留三位有效数字）
题型：未知 难度：其他题型
答案
（Ⅰ）分析物块P的受力情况可知，物块P受金属板给P的滑动摩擦力Ff，方向向左，受弹簧测力计向右的拉力F，由二力平衡可知，Ff=F，测力计读数为2.60 N，所以Ff=2.60 N；又根据Ff=μG可得：μ=FfG=0.2．从表中可对比得知，物块P为木头．
（Ⅱ）（1）把6V的直流电压表接一电阻箱，改装为量程为18V的电压表时，将直流电压表与电阻箱串联，整个作为一只电压表，据题分析，电阻箱阻值调到零，电压表读数为6V，则知把电阻箱阻值调到适当值，使电压表读数为2V．
（2）由题，电压表的量程为6V，内阻约为10kΩ，要改装成18V的电压表，根据串联电路的特点可知，所串联的电阻箱电阻应为2×10kΩ=20000Ω．故电阻箱应选电阻箱（阻值范围0～99999Ω，额定功率小于10W）．在分压电路中，为方便调节，滑动变阻器选用阻值较小的，即选E．
（3）由丙读出，外电路断路时，电压表的电压为U=4.8V，则电源的电动势为E=3×4.8=14.4V，内阻为r=E-UI=14.4-3×34.6=1.17Ω．
故答案为：（Ⅰ） ①2.60 ②水平向左 ③木头
（Ⅱ） （1）2 （2）D E （3）14.4 1.17
解析
FfG
考点
据考高分专家说，试题“（Ⅰ）如图，把弹簧测力计的一端固定在墙上.....”主要考查你对 [滑动摩擦力、动摩擦因数 ]考点的理解。
滑动摩擦力、动摩擦因数
滑动摩擦力的概念：
当一个物体在另一个物体的表面上相对运动时，受到的阻碍相对运动的力，叫滑动摩擦力。
滑动摩擦力产生条件：
①接触面粗糙；
②相互接触的物体间有弹力；
③接触面间有相对运动。
说明：三个条件缺一不可，特别要注意“相对”的理解。
滑动摩擦力的方向：
总跟接触面相切，并与相对运动方向相反。 “与相对运动方向相反”不能等同于“与运动方向相反”。滑动摩擦力方向可能与运动方向相同，可能与运动方向相反，可能与运动方向成一夹角。
滑动摩擦力的大小：
滑动摩擦力跟压力成正比，也就是跟一个物体对另一个物体表面的垂直作用力成正比。公式：F=μFN （F表示滑动摩擦力大小，FN表示正压力的大小，μ叫动摩擦因数）。
①FN表示两物体表面间的压力，性质上属于弹力，不是重力，更多的情况需结合运动情况与平衡条件加以确定；
②μ与接触面的材料、接触面的情况有关，无单位，而且永远小于1；
③滑动摩擦力大小，与相对运动的速度大小无关。
滑动摩擦力的作用效果：
总是阻碍物体间的相对运动，但并不总是阻碍物体的运动，可能是动力，也可能是阻力。
静摩擦力和滑动摩擦力：
摩擦力大小的计算方法:
