题文

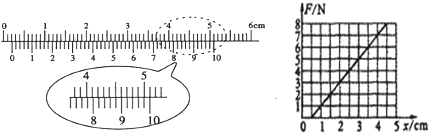

（1）下图的游标卡尺的读数是______mm
（2）在研究弹簧的形变量与外力关系的实验中，
将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力尸，实验过程是在弹簧的弹性限度内进行的．用记录的外力F与弹簧的形变量x作出的F-x图象如图所示，由图可知弹簧的劲度系数为______N/m

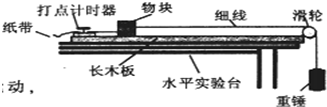

（3）某实验小组用如图所示的实验装置来测量木板对物块的摩擦力所做的功．一物块放在粗糙的水平长木板上，右侧栓有一细线，跨过固定在木板边缘的滑轮与重锤连接，物块左侧与穿过打点计时器的纸带相连，长木板固定在水平实验台上，
实验时，物块在重锤牵引下向右运重锤落地后，物块继续向右做勻减速运动．
①下图给出了重锤落地后打点计时器打出的纸带，纸带上的小黑点是计数点，每相邻两计数点间还有4个点（图中未标出），计数点间的距离已在图中标出，打点计时器所用交流电频率为50Hz，根据该图可以判断纸带的______（选填“左端”或“右端”）与物块相连．打点计时器在打下4点和B点时物块的速度分别为vA=______m/s，vB=______m/s （结果保留三位有效数字）
②一个电流计的满偏电流Ig=100μA，内阻为600Ω，要把它改装成一个量程为0.6A的电流表，则应在电流计上______（填串联或并联）一个约______Ω的电阻（保留一位有效数字）
题型：未知 难度：其他题型
答案
（1）游标卡尺的读数由主尺读数1mm和游标尺读数0.94mm之和，所以读数是1.94mm．
（2）根据胡克定律知道，用记录的外力F与弹簧的形变量x作出的F-x图象的斜率为弹簧的劲度系数．
从图中求出斜率k=200N/m．
（3）①锤落地后，物块继续向右做勻减速运动，在纸带上可以看出从右到左相邻计数点间距逐渐减小，也就是纸带速度逐渐减小，所以纸带的右端与物块相连．
利用匀变速直线运动的推论得：
vA=xt=(6.85+7.50)cm0.2s=0.718m/s
vB=xt=(9.42+10.06)cm0.2s=0.974m/s
②电流计改装成电流表时必须并联一个分流电阻，其大小满足IgRg=（I-Ig）R
解得：R=0.1Ω．
故答案为：
（1）1.94
（2）200
（3）
①右端
0.718，0.974
②并联，0.1Ω．
解析
xt
考点
据考高分专家说，试题“（1）下图的游标卡尺的读数是______.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
