某同学在做研究弹簧的形变与外力的关系实验时，作出外力F与弹簧总长度L的关系图线如图1所示．该实验始终在弹簧的弹性限度内进行．由右图可知该弹簧的自然长度为_

题文

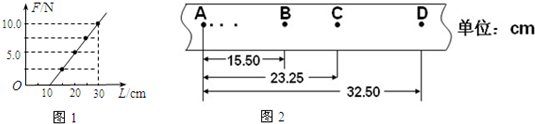

（1）某同学在做研究弹簧的形变与外力的关系实验时，作出外力F与弹簧总长度L的关系图线如图1所示．该实验始终在弹簧的弹性限度内进行．由右图可知该弹簧的自然长度为______ cm．
（2）在验证机械能守恒定律实验时：
①关于本实验的叙述中，正确的有______
A、打点计时器安装时要使两限孔位于同一竖直线上并安装稳定，以减少纸带下落过程中的阻力
B、需用天平测出重锤的质量
C、打点计时器用四节干电池串联而成的电池组作为电源
D、用手托着重锤，先闭合打点计时器的电源开关，然后释放重锤
E、打出的纸带中，只要点迹清晰，就可以运用公式mg△h=12mv2，来验证机械能是否守恒
F、验证机械能是否守恒必须先确定重力势能的参考平面
②验证机械能是否守恒时，实验中计算某一点的速度，甲同学用v=gt来计算，乙同学用vn=(sn+sn+1)2T来计算．其中______同学的计算方法更符合实验要求．重力加速度g的数值，甲同学用9.8m/s²代入，乙同学用通过对纸带分析计算出重锤下落的实际加速度代入，丙同学用当地的实际重力加速度代入，其中______同学的做法是正确的．
③甲同学实验计算结果时发现重物重力势能的减少量△E_p略大于动能的增加量△E_k，乙同学发现△E_p＜△E_k，实验过程中肯定存在错误的是______同学．
本实验中引起误差的主要原因是______．
④在一次实验中，重物自由下落时纸带上打出一系列的点，如图2所示，纸带中相邻两计数点间的时间间隔为0.04秒，那么重物下落过程中的实际加速度a=______ m/s²．（结果保留三位有效数字）

题型：未知 难度：其他题型

答案

（1）由图线和坐标轴交点的横坐标表示弹簧的原长可知弹簧的原长为10cm，
（2）①A、打点计时器安装时要使两限孔位于同一竖直线上并安装稳定，以减少纸带下落过程中的阻力，故A正确．
B、因为我们是比较mgh、12mv²的大小关系，故m可约去比较，不需要用天平．故B错误．
C、打点计时器应该使用交流电源，故C错误．
D、用手托着重锤，先闭合打点计时器的电源开关，然后释放重锤，故D正确．
E、打出的纸带中，点迹清晰，运用公式mg△h=12mv2，必须是准确找出起始点，故E错误．
F、验证机械能是否守恒不需要确定重力势能的参考平面，故F错误．
故选AD．
②在验证机械能守恒的实验中，由于存在阻力物体实际下落的加速度小于重力加速度，所以不应当用重力加速度g来表示某位置的速度，根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上点时小车的瞬时速度大小，所以乙同学的计算方法更符合实验要求，
关于重力加速度g的数值，应该用当地的实际重力加速度代入，所以丙同学的做法是正确的．
③由于纸带通过时受到较大的阻力和重锤受到的空气阻力，重力势能有相当一部分转化给摩擦产生的内能，所以重力势能的减小量明显大于动能的增加量．
所以实验过程中肯定存在错误的是乙同学，本实验中引起误差的主要原因是重锤下落过程中存在着阻力作用．
④根据运动学公式得：△x=at²，
a=XCD-XBCT2=9.38m/s²．
故答案为：（1）10cm
（2）①AD
②乙、丙
③乙、重锤下落过程中存在着阻力作用
④9.38．

解析

12

考点

据考高分专家说，试题“（1）某同学在做研究弹簧的形变与外力的关.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
