题文

某同学和你一起探究弹簧的弹力和弹簧伸长量的关系，并测弹簧的劲度系数k．做法是先将待测弹簧的上端固定在铁架台上，然后将最小刻度为1mm的刻度尺竖直放在弹簧一侧，并使弹簧下端的指针恰好落在刻度尺上，如图所示．当弹簧自然下垂时，指针指示的刻度数值记作L₀；弹簧下端分别挂1个、2个、…7个50g的钩码时，指针指示的刻度数值记作L₁、L₂、…L₇．
测量记录表：
代表符号L₀L₁L₂L₃L₄L₅L6L₇刻度数值/cm1.703.405.128.5210.2111.9213.60（1）实验中，L₃值还没有测定，请你根据上图将这个测量值填入记录表中．
（2）画出弹簧弹力F与其伸长量x间关系的F-x图象
（3）弹簧的劲度系数k=______N/m（g取10m/s²）

题型：未知 难度：其他题型

答案

（1）根据胡克定律在弹簧的弹性限度内，弹力的大小与弹簧的形变量成正比，所以每挂一个钩码拉力增加量相同，弹簧的增加的长度也相同，
由图表可以看出每挂一个钩码拉力弹簧的增加的长度为1.7cm，所以L₃=L₂+1.7cm=6.82cm

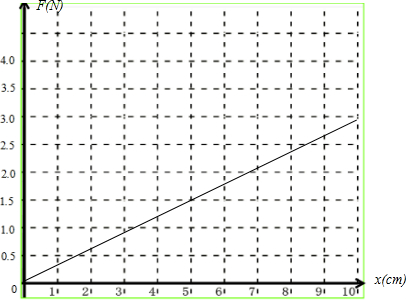

（2）弹簧弹力F与其伸长量x间关系的F-x图象．



（3）由胡克定律：F=kx可知图象的斜率表示劲度系数，所以由图象可以解出斜率k=△F△x=3.00.1N/m=3.0N/m
故答案为：6.82，如图，3.0

解析

△F△x

考点

据考高分专家说，试题“某同学和你一起探究弹簧的弹力和弹簧伸长量.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
