（1）如图（1）-a所示，用铁架台、弹簧和多个已知质量且质量相等的钩码，探究在弹性限度内弹簧弹力与弹簧伸长长度的关系实验．
①为完成实验，还需要的实验器材有：______；
②实验中需要测量的物理量有：______；
③图（1）-b是弹簧所受弹力F与弹簧伸长长度x的F-x图线，由此可求出弹簧的劲度系数为______N/m．图线不过原点的原因是由于______．

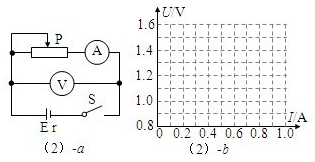

（2）某同学用如图（2）-a所示的电路来测定电池的电动势和内阻．
①移动滑线变阻器的滑动片应特别注意防止______．
②该同学测得如表的五组数据．根据数据在答题卡中的图（b）中作出I-U图线，从图线中得到电源的电动势E=______V，内电阻r=______Ω．（结果保留三位有效数字）
12345U/V1.371.321.241.101.05I/A0.120.200.310.500.57
题型：未知 难度：其他题型
答案
（1）①实验需要测量弹簧伸长的长度，故需要刻度尺．
②实验中需要测量（记录）的物理量有：弹簧的原长、悬挂钩码个数 以及 与弹力（外力）对应的弹簧长度
③图线的物理意义是表明弹簧的弹力大小和弹簧伸长量大小成正比．
由k=△F△x=200N/m．
由图可知，当F=0时，x=0.5cm，说明没有挂重物时，弹簧有伸长，是由于弹簧自身的重力造成的．
故图线不过原点的原因是由于弹簧有自重，实验中没有考虑（或忽略了）弹簧的自重．
（2）①为了保护电表及电源，在调节滑动变阻器时，应特别要注意防止短路或将电流调得过大；
②利用表中数据，采用描点法得出图线如图所示；
由闭合电路欧姆定律可知：U=E-Ir
故图象与纵轴的交点为电源的电动势，图象的斜率表示内电阻；
故可知：E=1.46V；r=1.46-0.80.9=0.730Ω；
故答案为：（1）①刻度尺；
②弹簧的原长、悬挂钩码个数以及与弹力（外力）对应的弹簧长度
③200N/m； 实验中没有考虑（或忽略了）弹簧的自重
（2）①短路；②图线如右图 1.46，0.73
解析
△F△x
考点
据考高分专家说，试题“（1）如图（1）-a所示，用铁架台、弹簧.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
