题文

（18分）

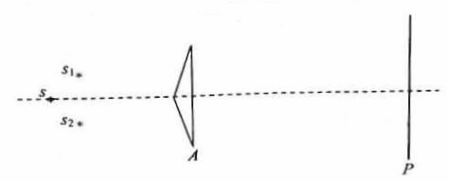

Ⅰ．（6分）图中为“双棱镜干涉”实验装置，其中 s 为单色光源，A为一个顶角略小于180°的等腰三角形棱镜，P为光屏。s位于棱镜对称轴上，屏与棱镜底边平行。调节光路，可在屏上观察到干涉条纹。这是由于光源s发出的光经棱镜作用后，相当于在没有棱镜时，两个分别位于图中s₁和s₂位置的相干波源所发出的光的叠加。（s₁和s₂的连线与棱镜底边平行。）
已知s₁和s₂的位置可由其它实验方法确定，类比“双缝干涉测波长”的实验，可以推测出若要利用“双棱镜干涉”测量光源s发出的单色光的波长时，需要测量的物理量是：
                  ，                  和                  。



Ⅱ．（12）图Ⅰ中所示装置可以用来测量硬弹簧（即劲度系数较大的弹簧）的劲度系数k。电源的电动势为E，内阻可忽略不计：滑动变阻器全长为l，重力加速度为g，V为理想电压表。当木板上没有放重物时，滑动变阻器的触头位于图1中a点，此时电压表示数为零。在木板上放置质量为m的重物，滑动变阻器的触头随木板一起下移。由电压表的示数U及其它给定条件，可计算出弹簧的劲度系数k。



（1）写出m、U与k之间所满足的关系式。
（2）已知E = 1.50V，l =" 12.0" cm，g =" 9.80" m/s²。测量结果如下表：
m（kg）
1.00
1.50
3.00
4.50
6.00
7.50
U（V）
0.108
0.154
0.290
0.446
0.608
0.740

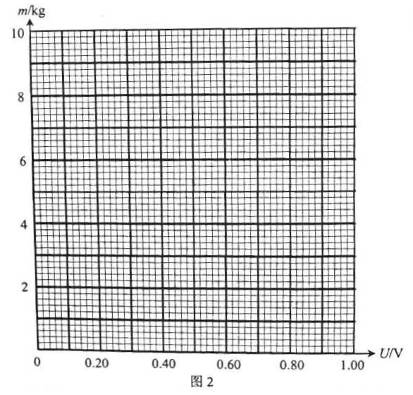

①在图2中给出的坐标纸上利用表中数据描出m－U直线。
②m－U直线的斜率为              kg/V。
③弹簧的劲度系数k=              N/m。（保留3位有效数字）

题型：未知 难度：其他题型

答案

Ⅰ．s₁与s₂间的距离   s₁（或s₂）与光屏间的距离   干涉条纹间距
Ⅱ．（1）


（2）①如图所示。



② 10.1
③ 1.24×10³

解析

略

考点

据考高分专家说，试题“（18分）Ⅰ．（6分）图中为“双棱镜干涉.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
