题文
(21分) (1) (6分) 在《用单摆测定重力加速度》的实验中，为防止摆球在摆动过程中形成“圆锥摆”，实验中采用了如图所示的双线摆．测出摆线长度为L，线与水平横杆夹角为θ，摆球半径为r．若测出摆动的周期为T，则此地重力加速度为 ；某同学用10分度的游标卡尺测量摆球的直径时主尺和游标如图所示，则摆球的半径r为 mm．

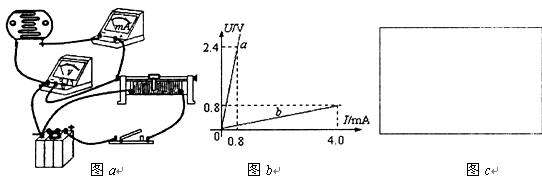

(2) (15分)为了验证比较光敏电阻在室内正常光照射和室外强光照射时电阻的大小关系，设计了如下实验步骤：A．按图a连接好电路B．在正常光照下滑动变阻器滑片，读出多组电流和电压值C．改用强光源照射光敏电阻，滑动滑片，读出多组电流和电压值D．画出两种情况下光敏电阻的U – I图（图b），并根据图线分别求出两种光照下的光敏电阻的阻值
①根据电路的实物图在方框中（图c）画出电路图（光敏电阻在电路中的符号为
）；
②根据U-I图可知正常光照时光敏电阻阻值为_______
，强光源照射时电阻为_______
；
③若实验中所用电压表的内阻约为
，毫安表的内阻约为
，考虑到电表内阻对实验结果的影响，此实验中_______________（填“正常光照射时”或“强光照射时”测得的电阻误差较大；若要较为准确地测量这种光照下的电阻，则应将实物图中的毫安表的连接方式改为__________（填“内接”或“外接”）重新进行实验．
题型：未知 难度：其他题型
答案
（1）
8.0
（2）①
②3000，200 ③强光照射时 外接
解析
（1）第一空：根据单摆周期公式：
，此题等效摆长为
所以此地重力加速度为
第二空：直径=16mm+0.1mm×0=16mm，所以半径为8.0mm
（2）②正常光照时光敏电阻阻值为
强光源照射时电阻为
③
第一空：测得的电阻应该为光敏电阻和毫安表的内阻之和，光敏电阻=测量值-毫安表电阻，所以光敏电阻越大就越接近测量值。所以强光照射时测得的电阻误差较大。
第二空：强光源照射时电阻较小，比伏特表的电阻小的多所以采用毫安表外接。
考点
据考高分专家说，试题“(21分) (1) (6分) 在《用单摆.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
