题文
（18分）
（1）某组同学设计了“探究加速度
与物体所受合力
及质量
的关系”实验．图（
）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力
等于细砂和小桶的总重量，小车运动的加速度
可用纸带上打出的点求得．
①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出小车的加速度大小为 m/s2．（结果保留二位有效数字）
②在“探究加速度
与质量
的关系”时，保持细砂和小桶质量不变，改变小车质量
，分别记录小车加速度
与其质量
的数据．在分析处理数据时，该组同学产生分歧：甲同学认为应该根据实验中测得的数据作出小车加速度
与其质量
的图象．乙同学认为应该根据实验中测得的数据作出小车加速度
与其质量倒数

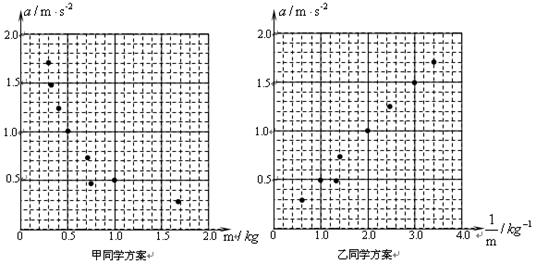

的图象．两位同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）．你认为同学 （填“甲”、“乙”）的方案更合理．请继续帮助该同学作出坐标系中的图象．
③在“探究加速度
与合力
的关系”时，保持小车的质量不变，改变小桶中细砂的质量，该同学根据实验数据作出了加速度
与合力
的图线如图（
），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．
答： ．
（2）某待测电阻的额定电压为3V（阻值大约为10Ω）．为测量其阻值，实验室提供了下列可选用的器材
A：电流表A1（量程300mA，内阻约1Ω）
B：电流表A2（量程0.6A，内阻约0.3Ω）
C：电压表V1（量程3.0V，内阻约3kΩ）
D：电压表V2（量程5.0V，内阻约5kΩ）
E：滑动变阻器R1（最大阻值为50Ω）
F：滑动变阻器R2（最大阻值为500Ω）
G：电源E（电动势4V，内阻可忽略）
H：电键、导线若干．
①为了尽可能提高测量准确度，应选择的器材为（只需填写器材前面的字母即可）
电流表_________；电压表___________；滑动变阻器_____________．
②下列给出的测量电路中，最合理的电路是
题型：未知 难度：其他题型
答案
（1）①3.2

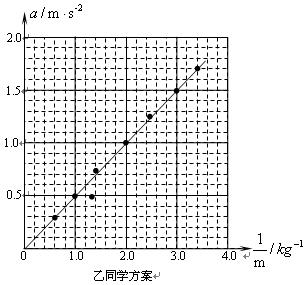

②乙；如下图所示。
③实验前未平衡摩擦力
（2）①A；C；E
②D
解析
略
考点
据考高分专家说，试题“（18分）（1）某组同学设计了“探究加速.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
