（20分）

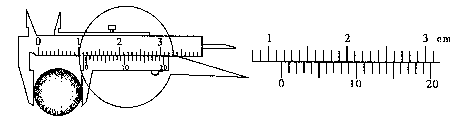

（1）（6分）从下图中读出球的直径是 mm。
（2）（14分）有一个量程为3V的电压表，代号为④，经过初步粗测其内阻大约为3kn，现在的任务是：测出该电压表内阻的精确值。现在实验室可提供的器材有：
①取值范围为0．1Ω到9999．9Ω，最大电流为0．1A，代号为Ra的电阻箱一台；
②最大电阻为1000Ω最大电流为0.2A，代号为尺Rb的滑动变阻器一个；
③开路电压约为5V、内阻可忽略不计的电源一个，代号为E；
④代号为K的电键一个；
⑤供连接用的导线若干条。
要求：（a）在这些器材中，适当选择有用的器材，设计一个简便易行的测量电路，画出电路图并标出所用器材的代号。
（b）列出测量步骤：并写出计算电压表内阻的最终表达式。
题型：未知 难度：其他题型
答案
（1）11．70 …………6分
（2）注意：选用其它方案测量的，只要合理，可以适当参照本方案适当给分。
…………14分
（a）设计的测量电路如图所示。
（b）由分析可以确定实验步骤如下：
①将待测电压表V、电阻箱Ra、电源E和电键K按图所示电路用导线连成测量电路。
②把Ra放至最大值，按下电键K，接通电路。
③调节电阻箱Ra的电阻值，使得电压表的指针指向3.0V（即指针满偏），记下此时电阻箱Ra的阻值，记作：R1。
④增大电阻箱Ra的阻值，使得电压表的指针指向1.5V（即指针半偏），记下此时电阻箱Ra的电阻值，记作：R2。
该电压表内阻的最终计算式为：RV=R2-2R1。
解析
略
考点
据考高分专家说，试题“（20分）（1）（6分）从下图中读出球的.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
