题文
(18分)
（1）图13是某同学在做匀变速直线运动实验中获得的一条纸带。
①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为_________。
②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出。从图13中读出A、B两点间距s __________；C点对应的速度是________(计算结果保留三位有效数字)。

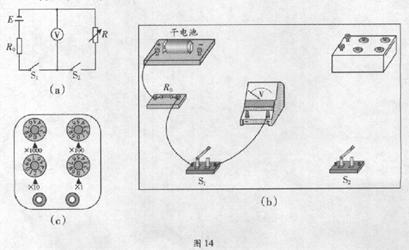

（2）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（
=5
）一个，开关两个，导线若干，实验原理图如图14(a).
①在图14（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。
②请完成下列主要实验步骤；
A．检查并调节电压表指针指零；调节电阻箱，示数如图14（c）所示，读得电阻值是____________;
B．将开关
闭合，开关 断开，电压表的示数是1.49V；
C．将开关
_______,电压表的示数是1.16V；断开开关
。
③使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）。
④由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________(填“大”或“小”)。
题型：未知 难度：其他题型
答案
（1）① 0.02s ② 0.68～0.72cm 0.100m/s
（2）①如答图1
② A. 20Ω C. 闭合 ③ 0.69Ω ④ 小
解析
略
考点
据考高分专家说，试题“(18分)（1）图13是某同学在做匀变速.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
