Ⅰ一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，我们用电磁打点计时器、米尺、游标卡尺、纸带、复写纸来完成下述实验：（打点计时器所接交流电的

题文

Ⅰ（6分）一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，我们用电磁打点计时器、米尺、游标卡尺、纸带、复写纸来完成下述实验：（打点计时器所接交流电的频率为50Hz，A、B、C、D……为计数点，相邻两计数点间有四个点未画出）

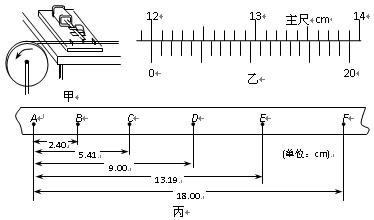

①如图甲所示，将打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上；
②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动；
③经过一段时间，停

止转动和打点，取下纸带，进行测量．
（1）用20分度的游标卡尺测得圆盘的直径如图乙所示，圆盘的直径d为       cm；
（2）由图丙可知，打下计数点D时，圆盘转动的角速度为         rad/s；
（3）纸带运动的加速度大小为       m/s²，
Ⅱ．（12分）测一阻值约1Ω的电阻丝R_x的阻值。为较准确测量，要求多测几组数据。
实验室供选择的器材有：
电源E：电动势约1．5V，内阻可忽略
电流表A₁：量程0～0．2A，内阻约0．5Ω
电流表A₂：量程0～0．01A，内阻约0．05Ω
电压表V₁：量程3．0V，内阻非常大
电压表V₂：量程15．0V，内阻非常大
滑动变阻器R：0～10Ω
电阻箱R_０：0～99．99Ω
电键S与导线若干
（1）某实验小组的同学设计了如上页图所示的电路图来测量R_x，该电路有不妥或不符合要求之处，请指出其中的两处：
①                                   ；
②                                   。





（2）请将你设计的测量电路图在方框内，并标明所选器材符号。用测得的物理量计算R_x的公式是R_x=            ；式中各物理量的物理意义是
                        。

题型：未知 难度：其他题型

答案

Ⅰ（1）12.000cm；（2分）  （2）6.5rad/s；  （2分）  （3）0.59m/s²，（2分）
Ⅱ．（1）不能多次测量；或超过电流表量程，不安全；或电压表量程太大，读数误差较大（3分，答对其中一个2分）
（2）如图（电路图正确4分，未标明A₁、V₁、R_０和R或有错都得0分）；

 （2分）；U是电压表V₁示数（1分），I是电流表A₁示数（1分），R₀是电阻箱示数（1分）。

解析

略

考点

据考高分专家说，试题“Ⅰ（6分）一个有一定厚度的圆盘，可以绕通.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
