实验室可利用拉力传感器和速度传感器探究“动能定理”。如图12，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用速度传感器记录通过A、B时的速度大小。小车中可以放置砝码。
（1）实验主要步骤如下：
①测量__________和拉力传感器的总质量
；把细线的一端固定在拉力传感器上，另一端通过定滑轮与钩码相连；正确连接所需电路；
②将小车停在靠右方的C点，接通电源后释放小车，小车在细线拉动下运动，记录细线拉力及小车通过A、B时的速度。
③在小车中增加砝码，或___________，重复②的操作。

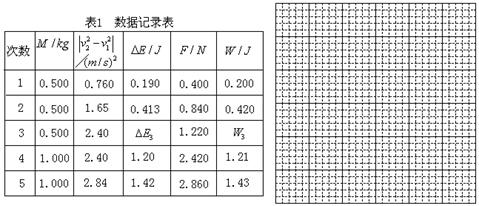

（2）下表是他们测得的一组数据，其中M是M1与小车中砝码质量之和，
是两个速度传感器记录速度的平方差，可以据此计算出动能变化量
，F是拉力传感器受到的拉力，W是F在A、B间所作的功。表格中的ΔE3＝_________，W3＝________。（结果保留三位有效数字）
（3）根据下表，请在右图中的方格纸上作出
图线。
题型：未知 难度：其他题型
答案
（1）小车；；改变钩码的个数
（2）0.619；0.610
（3）如图所示
解析
（1）略；（2）由各组数据可见规律
，可得△E3=0.600；观察F-W数据规律可得数值上W=F/2=0.610;
（3）在方格纸上作出△E-W图线如图所示
考点
据考高分专家说，试题“实验室可利用拉力传感器和速度传感器探究“.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
