打点计时器是高中物理中重要的实验仪器，下图中的甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题：图乙是_______（填“电磁”或“电

题文

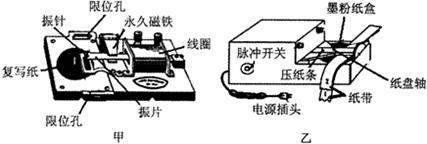

（6分）打点计时器是高中物理中重要的实验仪器，下图中的甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题：



（1）图乙是_______（填“电磁”或“电火花”）打点计时器，电源采用的是_______________（填“交流4—6V”或“交流220V”）。
（2）在某次实验中，物体拖动纸带做加速直线运动，打

点计时器所使用的交流电源频率为50Hz，实验得到的一条纸带如图所示，纸带上每相邻的两个计数点之间都有4个点未画出。按时间顺序取0、1、2、3、4、5六个计数点，实验中用直尺量出各计数点到0点的距离如图所示（单位：cm）。则在打计数点1和4所对应的时刻，纸带运动的瞬时速度分别为v₁=_________m/s，v₄=______

__m/s，从打计数点1到

打计数点4这段时间内，拖动纸带运动的物体的平均加速度a=___________m/s²。（保留两位有效数字）

题型：未知 难度：其他题型

答案

（1）电火花（1分），交流220（1分）；（2）0.18m/s（1分），0.40m/s（1分），0.73m/s²（2分）

解析

（1）图乙是电火花打点

计时器，使用220V的交流电源。
（2）打点计时器打计数点1和4所对应的时刻，纸带运动的瞬时速度分别等于计数点0到2、3到5时间内的平均速度，即
v₁=

×10^-2m/s≈0.18m/s
v₂=

×10^-2m/s≈0.40m/s
由加速度的定义式可得打计数点1到打计数点4这段时间内，拖动纸带运动的物体的平均加速度为
a=

m/s²=0.73m/s²

考点

据考高分专家说，试题“（6分）打点计时器是高中物理中重要的实验.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
