题文

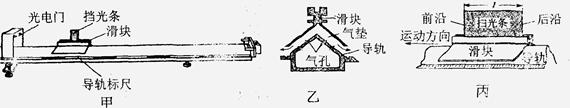

气垫导轨装置如图甲所示，由导轨、滑块、挡光条、光电门等组成．在空腔导轨的两个工作面上均匀分布着一定数量的小孔。向导轨空腔内不断通入压缩空气，压缩空气会从小孔中喷出，使滑块稳定地漂浮在导轨上(图乙)，这样可忽略滑块所受的摩擦力。
用数字计时器测量滑块通过光电门的时间，从而计算滑块通过光电门时的速度。测量时，在滑块上插一块挡光条，如图丙所示。挡光条前沿经过光电门时开始计时，后沿经过光电门时计时停止，计时器上显示的就是滑块发生位移l所用的时间。
如图所示，某同学用一端安装有光电门的上述气垫导轨AB做验证机械能守恒定律的实验。当光电门中有物体通过时与之连接的数字计时器(图中未画出)能够显示挡光时间。实验中，B端放在水平桌面上，而A端用完全相同的小木块垫高，将滑块自A端由静止释放，由数字计时器记录挡光时间。通过调整A端所垫小木块的数量，改变下落高度，再重复做实验，已知挡光条长度为4.00 cm，。
(1) A端所有小木块的高度之和即为滑块滑动过程中下落的高度。用游标卡尺测量其中一块小木块的高度如图，其读数为_________cm。
(2)某次实验中，滑块通过光电门时，数字计时器显示挡光时间为2×10-2S，则小滑块通过光电门的速度为___ __m／s。
(3)根据实验中测量的速度v，滑块下落的高度h，做出
随下落的高度h变化的图象，下列各图中正确的是：
(4)若滑块是从C点由静止释放的，还想完成验证机械能守恒定律实验。必须测量下列哪些物理量 ( )A．数字计时器显示的挡光时间B．滑块的质量C．BC两点的高度差D．AB和BC的长度，所有小木块的高度
题型：未知 难度：其他题型
答案
(1) (2分) 2。06 。(2)（ 2分） 2
(3)（ 2分） C (4)（ 2分）AC或AD
解析
略
考点
据考高分专家说，试题“气垫导轨装置如图甲所示，由导轨、滑块、挡.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
