（1）（6分）某同学在做教材上“研究平抛物体的运动”实验中，正确操作、根据实验结果在坐标纸上记下了小球水平抛出后通过的部分位置（见右图）。若坐标纸上每一个小方格的边长均为5 cm，重力加速度g取10 m／sZ，空气阻力不计，则由图可知：小球从A点运动到C点经历的时间为 ▲ s，小球的初速度大小为 ▲ m/s，小球过B点时的竖直方向分速度大小为 ▲ m/s。
（2）（11分）实验室备有如下器材：干电池；电流表A．（量程4 mA，内阻约100Ω）；电流表A2（量程6 mA，内阻未知）；电流表A3（量程0.6 A，内阻未知）；电阻箱R1（0～999.9Ω）；滑动变阻器R2（最大阻值1 kΩ）；保护电阻R3；单刀单掷开关S1和单刀双掷开关S2及若干导线。
①某同学利用上述部分器材，设计了图甲所示的电路先测量电流表A1的内电阻。他的实验步骤如下：
按照电路图连接好电路后，先将开关S2掷向a，再闭合开关Sl，调节R2，读出此时电流表A2的示数为2.5 mA;然后将开关S2掷向b，保持R2不变，调节电阻箱Ri的阻值，使此时电流表A2的示数仍为2.5 mA。
若此时电阻箱R1各旋钮位置如图乙所示，则电流表A，的内电阻RA1= ▲ Ω 若要把电流表A1改装成量程为2V的电压表，需 ▲ Ω（填“串联”或“并联”）一个 ▲ Ω的电阻。

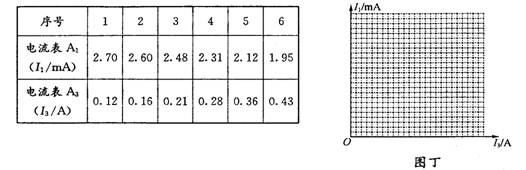

②接着该同学又利用上面的测量结果，把上述部分器材按照图丙所示的电路图连接好电路，进行测量干电池的电动势和内阻的实验。实验中他把电阻箱Ri的阻值调到404.O Q。实验测得的数据如下表所示，请在图丁所示的坐标纸上选择合适的标度，做出相应的实验图线。
该同学测得的干电池的电动势E= V，内电阻r= Ω（结果保留三位有效数字）。
题型：未知 难度：其他题型
答案
解析
略
考点
据考高分专家说，试题“（1）（6分）某同学在做教材上“研究平抛.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
