⑴（6分）实验小组利用光电计时器验证物块沿斜面下滑过程中机械能守恒，装置如图甲．让小物块从斜面顶端滑下，若测得小物块通过A、B光电门时的速度为v1和v2，AB之间的距离为L，斜面的倾角为α，重力加速度为g.
①图乙表示用螺旋测微器测量物块上遮光板的宽度l，由此读出l=________mm.
②若实验数据满足关系式 则验证了物块沿斜面下滑过程机械能守恒.
③本实验的误差主要来源于斜面对物块的 而造成物块机械能的损失.

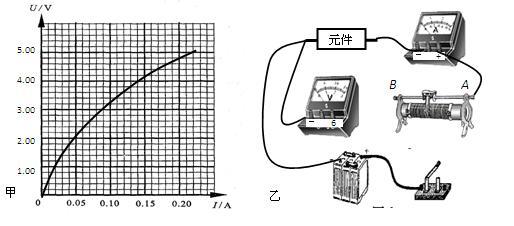

⑵(12分) 如图甲是某电器元件的伏安特性曲线，有实验小组想用伏安法验证该伏安特性曲线，已有符合实验要求的电压表V（内阻约为10kΩ）；滑动变阻器R；直流电源E（电动势6V，内阻不计）；开关S和导线若干，另有电流表A1（量程0~50mA，内阻约为50Ω）、电流表A2（量程0~300mA，内阻约为10Ω）可供选择.
①从图像可判断该元件的电阻随温度的增大而 .
②电流表应选用 （填A1或 A2）.
③图乙实物图中，已正确连接部分电路，请完成余下电路的连接.
④请完成主要实验的步骤：
A、连接好实验电路，把变阻器的滑动片调到 （A或B端）；
B、闭合开关， ，使通过元件的电流从小到大变化，读出数据．
题型：未知 难度：其他题型
答案
（1）①5.700mm (5.698～5.702可给2分)（2分）
②
（2分）
（说明：
或
不扣分）
③摩擦力做负功（2分）
（2）①减小
（2分）②A2 （2分）
③如图所示（4分）
（说明：电流表内接，其他连接正确得2分；变阻器限流接法，其他连接正确得2分）
④B端（2分），调节滑动变阻器的阻值（或调节变阻器的滑动片）（2分）.
解析
略
考点
据考高分专家说，试题“⑴（6分）实验小组利用光电计时器验证物块.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
