题文

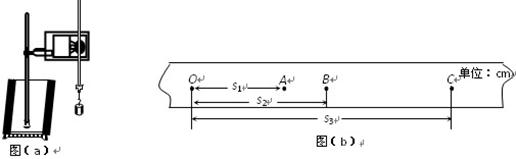

为“验证机械能守恒定律”的实验装置示意图。在实验中，已知电磁打点计时器工作周期T=0.02S，自由下落的重锤质量m=2kg，如图（b）所示为某同学实验后选出的一条理想的纸带，O点是打出的第一个点，A、B、C是在纸带上取出的三个计数点，AB、BC间各有一个点未画出。经测得A、B、C三点到O点的距离分别为：S1=12.9cm，S2=20.6cm，S3=28.9cm，g="9." 80m/s2，完成以下问题：
1)纸带的 端（选填“左”或“右’）与重物相连；
2)根据图上所得的数据，应取图中O点和 点来验证机械能守恒定律；
3)从O点到所取点，重物重力势能减少量
= J，动能增加量
= J；(结果保留3位有效数字）
4)由计算可得实验的结论是 。
题型：未知 难度：其他题型
答案
1) 左 端 2) B 点3)
= 4．04 J，
= 4．00 J；
4)由计算可得实验的结论： 在误差范围内，重物下落过程中机械能守恒
解析
（1）重物下落时做匀加速运动，故纸带上的点应越来越远，根据这个关系判断那一端连接重物．
（2）验证机械能守恒时，我们验证的是减少的重力势能△Ep=mgh和增加的动能△Ek=
mv2之间的关系，所以我们要选择能够测h和v的数据．
（3）减少的重力势能△Ep=mgh，增加的动能△Ek=
mv2，v可由从纸带上计算出来．
（4）在实验误差允许的范围内，重锤机械能守恒
解：（1）重物下落时做匀加速运动，故纸带上的点应越来越远，故应该是左端连接重物．
（2）验证机械能守恒时，我们验证的是减少的重力势能△Ep=mgh和增加的动能△Ek=
mv2之间的关系，所以我们要选择能够测h和v的数据．故选B点．
（3）减少的重力势能△Ep=mgh=4.04J vB=
所以：增加的动能△Ek=
mv2=4.00J
（4）在实验误差允许的范围内，重锤机械能守恒
点评：正确解答实验问题的前提是明确实验原理，从实验原理出发进行分析所测数据，如何测量计算，会起到事半功倍的效果．
考点
据考高分专家说，试题“为“验证机械能守恒定律”的实验装置示意图.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
