题文

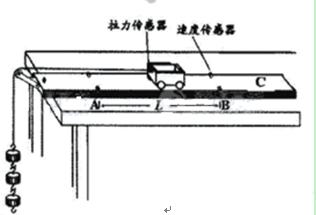

某实验小组利用拉力传感器和速度传感器探究“动能定理”，如图16，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用拉力传感器记录小车受到拉力的大小。在水平桌面上相距50.0cm的A、B两点各安装一个速度传感器记录小车通过A、B时的速度大小。小车中可以放置砝码。
（1）实验主要步骤如下：
①测量小车和拉力传感器的总质量M1，把细线的一端固定在拉力传感器上另一端通过定滑轮与钩码相连，正确连接所需电路
②将小车停在C点，然后释放小车，小车在细线拉动下运动，记录（ ）
细线拉力及小车通过A、B时的速度
钩码的质量和小车的质量
C、钩码的质量及小车通过A、B时的速度
D、小车的质量和细线的长度
③在小车中增加砝码，或减少砝码，重复②的操作。
（2）表1是他们测得的一组数据，其中M是M1与小车中砝码质量m之和，|v22－v21| 是两个速度传感器记录速度的平方差，可以据此计算出动能变化量△E，F是拉力传感器受到的拉力，W是F在A、B间所作的功。表格中△E3=__________，W3=________.(结果保留三位有效数字)
表1 数据记录表
次数
M/kg
|v22－v21| /(m/s)2
△E/J
F/N
W/J
1
0.500
0.760
0.190
0.400
0.200
2
0.500
1.65
0.413
0.840
0.420
3
0.500
2.40
△E3
1.220
W3
4
1.000
2.40
1.20
2.420
1.21
5
1.000
2.84
1.42
2.860
1.43
（3）根据表1提供的数据，请在方格纸上作出△E-W图线
题型：未知 难度：其他题型
答案
（1）A （2）0.600 0.610
解析
小车在钩码的作用下拖动纸带在水平面上做加速运动，通过速度传感器可算出A B两点的速度大小，同时利用拉力传感器测量出拉小车的力，从而由AB长度可求出合力做的功与小车的动能变化关系．
解：（1）通过力传感器测出拉细线的力，以便求出合力做功．故A选项正确；
即使知道钩码的质量，也不能算出拉细线的力．原因是钩码处于加速运动，细线的拉力不等于钩码的重力．故C选项不正确；
BD两选项均没有测出两点速度，所以得出动能的变化．因此BD选项均不正确；
故选A
（2）由各组数据可见规律△E=
可得△E3=0.600 J观察F-W数据规律可得数值上W3=
=0.610 J
（3）在方格纸上作出△E-W图线如图所示
答案：（1）②选A （2）0.600 J 0.610 J （3）见上图
考点
据考高分专家说，试题“某实验小组利用拉力传感器和速度传感器探究.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
