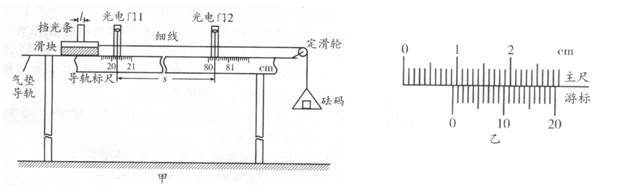

利用气垫导轨验证机械能守恒定律，实验装置示意图如图甲所示：
小题1:实验步骤：
①将气垫导轨放在水平桌面上，桌面高度不低于lm ，将导轨调至水平；
②用游标卡尺测量挡光条的宽度
，结果如图乙所示，由此读出
__▲______mm；
③由导轨标尺读出两光电门中心之间的距离
___▲_______cm；
④将滑块移至光电门1左侧某处，待砝码静止不动时，释放滑块，要求砝码落地前挡光条已通过光电门2；
⑤从数字计时器（图甲中未画出）上分别读出挡光条通过光电门1和光电门2所用的时间
和
；
⑥用天平称出滑块和挡光条的总质量M，再称出托盘和砝码的总质量
。
小题2:用表示直接测量量的字母写出下列所示物理量的表达式：
①滑块通过光电门1和光电门2时瞬时速度分别为
___▲_______和
___▲_____。
②当滑块通过光电门1和光电门2时，系统(包括滑块、挡光条、托盘和砝码)的总动能分别为
____▲_____和
____▲____。
③在滑块从光电门1运动到光电门2的过程中，系统势能的减少
____▲______(重力加速度为
)。
小题3:如果
___▲___________，则可认为验证了机械能守恒定律。
题型：未知 难度：其他题型
答案
小题1:9.30 60.00(答案在59.96~60.04之间的，也给分)
小题2:
小题3:
或
解析
分析：解决实验问题首先要掌握该实验原理，了解实验的仪器、操作步骤和数据处理以及注意事项．
不同的尺有不同的精确度，注意单位问题．
光电门测量瞬时速度是实验中常用的方法．由于光电门的宽度l很小，所以我们用很短时间内的平均速度代替瞬时速度．
纸带法实验中，若纸带匀变速直线运动，测得纸带上的点间距，利用匀变速直线运动的推论，可计算出打出某点时纸带运动的瞬时速度和加速度，从而求出动能．根据功能关系得重力势能减小量等于重力做功的数值．
解答：解：（1）l=9mm+0.05mm×6=9.30mm
s=80.00cm-20.00cm=60.00cm
（2）①由于挡光条宽度很小，因此将挡光条通过光电门时的平均速度当作瞬时速度．
v1=
，v2=
②根据动能的定义式得：
通过光电门1，系统（包括滑块、挡光条、托盘和砝码）的总动能为E k1=
通过光电门2，系统（包括滑块、挡光条、托盘和砝码）的总动能为E k2=
③系统势能的减少△EP=mgh=mgs
（3）如果△EP=△E k=Ek2-Ek1 即重力势能的减小量等于动能的增加量，则可认为验证了机械能守恒定律．
故答案为：（1）②9.30 ③0.6000（2）①
，
②
，
③mgs （3）Ek2-Ek1
点评：对常见的几种测量长度工具要熟悉运用，并能正确读数．
光电门测量瞬时速度是实验中常用的方法．由于光电门的宽度d很小，所以我们用很短时间内的平均速度代替瞬时速度．
考点
据考高分专家说，试题“利用气垫导轨验证机械能守恒定律，实验装置.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
