题文

有一位同学利用如图甲所示的装置进行探究加速度与力、质量关系实验.通过实验测量作出了图乙中的A图线.试分析：



小题1:A图线不通过坐标原点的原因是                                 .
小题2:A图线上部弯曲的原因是

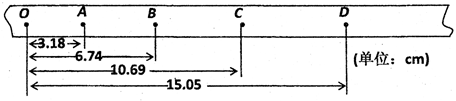

小题3:实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出.已知所用电源的频率为50Hz，则打O点时小车运动的速度v₀=        m/s，小车运动的加速度
a=     m/s².（结果要求保留三位有效数字）

题型：未知 难度：其他题型

答案

小题1:


小题2:


小题3:0.298   0.393

解析

小题1:不过原点，意思是拉力增大到某一值物体加速度才从零开始增加，原因是没有平衡摩擦力或平衡摩擦力不足；
小题2:设小车与砝码的质量为M，小桶与砂子的质量为m，根据牛顿第二定律得：
对m：mg-F_拉=ma
对M：F_拉=Ma
解得：F_拉=


当m＜＜M时，绳子的拉力近似等于砂和砂桶的总重力．当小桶与砂子的质量为m变大后不能满足m＜＜M的条件，故图象弯曲，故应填：未满足钩码质量远小于小车质量．
小题3:根据中间时刻的瞬时速度等于该段时间内的平均速度。






所以

=

="0.298" m/s
根据逐差法求得加速度

="0.393" m/s²

考点

据考高分专家说，试题“有一位同学利用如图甲所示的装置进行探究加.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
