题文

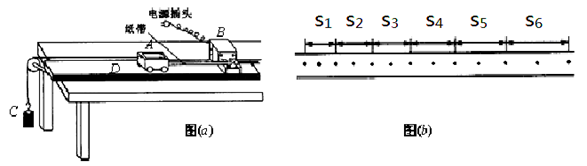

如图所示是某同学设计的“探究加速度a与物体所受合力F及质量m间关系”的实验．图（a）为实验装置简图，A为小车，B为打点计时器，C为装有砂的砂桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于砂和砂桶总重力，小车运动加速度a可由纸带求得．
小题1:图(b)为实验得到的纸带, 图中所示S1、S2、S3、S4、S5、S6已测出，已知交流电的频率为f，则求小车加速度的表达式为 ；

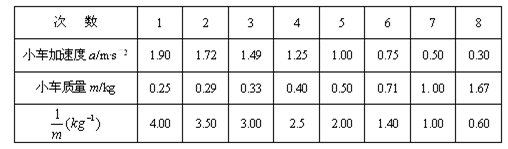

小题2:保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的
数据如表中所示，根据表中数据，为直观反映F不变时a与m的关系，请在图（c）坐标纸中选择恰当物理量建立坐标系并作出图线；从图线中得到F不变时小车加速度a与质量m间定量关系是 ；
小题3:保持小车质量不变，改变砂和砂桶质量，某同学根据实验数据作出了加速度a与合力F关系图线如图（d），该图线不通过原点，明显超出偶然误差范围，其主要原因是 ；
小题4:若实验中将小车换成滑块，将木板水平放置可测出滑块与木板间的动摩擦因数μ. 实验中认为细绳对滑块拉力F等于砂和砂桶总重力，则要测出动摩擦因数μ，需要测量的物理量有 ；实验测得的动摩擦因数μ比真实值 （填“偏大”或“偏小”）.
题型：未知 难度：其他题型
答案
小题1:略
小题2:图略（2分） a＝1/(2m)
小题3:实验前未平衡摩擦力
小题4:砂和砂桶质量、木块的质量、以及对应的加速度；（2分） 偏大
解析
小题1:从纸带上看出，相邻两点间位移之差为一恒量△x，根据△x=aT2得，
a=
小题2:以a-1/m为纵横坐标描点，画出一条平滑的曲线
小题3:图线不通过坐标原点，F不为零时，加速度仍为零，知平衡摩擦力不足或未平衡摩擦力
小题4:根据牛顿第二定律有mg -μMgcosθ=Ma，可知只要求出砂和砂桶质量、木块的质量、以及对应的加速度即可，
因为
，其中只有绳子拉力看成等于钩码的重力时，数值大于真实值，所以测量结果偏大。
考点
据考高分专家说，试题“如图所示是某同学设计的“探究加速度a与物.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
