题文
根据有关实验，回答问题：

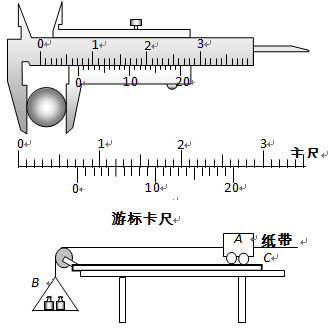

小题1:图甲中游标卡尺读数为 cm。
小题2:如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50HZ交流电。小车的质量为M，小桶（及砝码）的质量为m。
①（2分）下列说法正确的是 。A．每次改变小车质量时，应重新平衡摩擦力B．实验时应先释放小车后接通电源C．本实验m应远大于MD．在用图像探究加速度与质量关系时，应作a-
图像②（2分）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，用细线通过定滑轮挂上重物让小车匀加速下滑，不断改变重物的质量m，测出对应的加速度a，则小车加速度a与所挂重物质量m的关系可能是下图中的图线 。(选填“甲”、“ 乙”、“ 丙”)
③（2分）某同学平衡摩擦力后，控制小桶（及砝码）质量不变，研究小车加速度与其质量的关系，得到了如图戊所示的a-1/M图像，图像末端不是直线的原因是 。（请用文字表述）
小题3:测定木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定．下图为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出．从纸带上测出x1=3.20cm，x2=4.52cm，x5=8.42cm，x6=9.70cm．则木块加速度大小a= m/s2(保留两位有效数字)．
题型：未知 难度：其他题型
答案
小题1:0.825
小题2:D 甲 小车的质量M不是远大于小桶（及砝码）的质量m
小题3:1.3
解析
解答：解：小题1:游标卡尺读数为：7mm+7×0.05=7.35mm=0.735cm
小题2:①A：平衡摩擦力，假设木板倾角为θ，则有：f=mgsinθ=μmgcosθ，m约掉了，故不需要重新平衡摩擦力．故A错误．
B：实验时应先接通电源后释放小车，故B错误．
C：让小车的质量M远远大于小桶（及砝码）的质量m，因为：绳子的拉力F=Ma=
mg，故应该是m＜＜M，而当m不再远远小于M时a=
=
，随m的增大物体的加速度逐渐减小且无限趋近于g，故C错误．
D：F=ma，所以：a=
F，当F一定时，a与
成正比，故D正确．
②遗漏了平衡摩擦力这一步骤，就会出现当有拉力时，物体不动的情况．故图线为丙．
③得到的a-1/M图像，图像末端不是直线的原因是，小车的质量M不是远大于小桶（及砝码）的质量m
小题3:根据逐差法可求得加速度，
点评：会根据实验原理分析分析为什么要平衡摩擦力和让小车的质量M远远大于小桶（及砝码）的质量m，且会根据原理分析实验误差．纸带的处理在高中实验中用到多次，需要牢固的掌握．
考点
据考高分专家说，试题“根据有关实验，回答问题：小题1:图甲中游.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
