题文
某兴趣小组利用拉力传感器和速度传感器“验证动能定理”。如图。他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连接，用拉力传感器记录小车受到拉力的大小。在水平桌面上相距50．0cm的A、B两点各安装一个速度传感器，记录小车通过A、B两点的速度大小。小车中可以放置砝码。
下表是他们测得的数据，其中M是小车、砝码和拉力传感器的总质量，
是两个速度传感器记录的速度的平方差，可以据此计算出M的动能变化量△E。F是拉力传感器受到的拉力，W是F在A、B间所做的功。
小题1:根据测量数据计算，表格中
；W3= 。
小题2:根据表中的数据，在坐标纸上标出
和W3对应的数据点，并作出
图线。
小题3:
图线没有通过原点的原因可能是 。
题型：未知 难度：其他题型
答案
小题1:0.600，0.710
小题2:
小题3:
解析
分析：小车在钩码的作用下拖动纸带在水平面上做加速运动，通过速度传感器可算出A B两点的速度大小，同时利用拉力传感器测量出拉小车的力，从而由AB长度可求出合力做的功与小车的动能变化关系．
解答：解：小题1:由各组数据可见规律△E=
M(
-
)
可得△E3=0.600 J观察F-W数据规律可得数值上W3=
=0.710 J

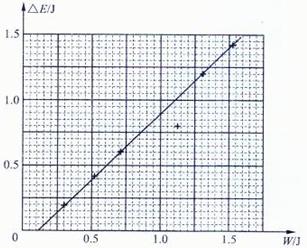

小题2:在方格纸上作出△E-W图线如图所示
小题3:
图线没有通过原点的原因可能是：有摩擦力做功
答案：小题1:0.600 J 0.710 J 小题1:如上图所示 小题3:有摩擦力做功
点评：值得注意的是：钩码的重力不等于细线的拉力，同时学会分析实验数据从而得出规律．
考点
据考高分专家说，试题“某兴趣小组利用拉力传感器和速度传感器“验.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
