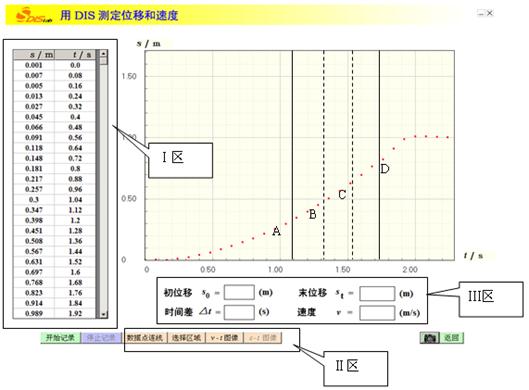

如图是利用DIS实验系统进行“研究变速直线运动的位移与速度”实验时所获取的电脑屏幕截图，图中用细实线框出了三个区域，根据图上显示的实验信息可知，（从给出的选项中

题文

如图是利用DIS实验系统进行“研究变速直线运动的位移与速度”实验时所获取的电脑屏幕截图，图中用细实线框出了三个区域，根据图上显示的实验信息可知，（从给出的选项中选择：A 选择实验数据处理方式、B 记录所采集的实验数据、  C 提取实验数据   D 操控实验数据采集）
小题1:Ⅰ区的功能是＿＿＿＿＿＿＿＿，Ⅱ区的功能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿．。 （将符合选项功能前的字母填在相应的横线上）
小题2:点击“选择区域”后，选择AD为研究区域，Ⅲ区域“速度”窗口中显示的数值表示_______________,
小题3:如何操作可较准确求出物体在A时刻的瞬时速度__________________________________________________________________________________________________________________




题型：未知 难度：其他题型

答案

小题1:B   A
小题2:平均速度
小题3:在A时刻附近选择微小区域

解析

略

考点

据考高分专家说，试题“如图是利用DIS实验系统进行“研究变速直.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
