题文

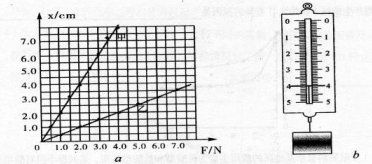

小题1:在探究弹力和弹簧伸长的关系实验中，小明同学用甲、乙两根规格不同的弹簧进行实验，由实验得到弹簧伸长X与弹簧受到拉力F关系如图a所示，由图求得弹簧乙的劲度系数 N/m。若要在两根弹簧中选用一个来制作精确程度较高的弹簧秤，应选弹簧 ；用制作好的弹簧秤来测量物质的重力，如图b所示，物体重
N。
小题2:小明同学用下列器材描绘额定电压为3.0V的小灯泡伏安特性图线（电压变化要求从零开始），并研究小灯泡实际功率及灯丝温度等问题。
A．电流表（0.6A, 1
） B．电压表（3V,1k
）
C．滑动变阻器（10
，1A） D．电源（4V，内阻不计）
①用笔画线代替导线，将图中的实验仪器连成完整的实验电路。
②开关闭合前，滑动变阻器的滑片应置于 端（填“a”或“b”）。
③闭合开关，变阻器的滑片向b端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为 。
④排除故障后，小明完成了实验，并由实验数据画出小灯泡I—U图像如图中实线所示。由图可确定小灯泡在电压为2.0V时实际功率为 （保留两位有效数字）
⑤下左图是用多用电表欧姆挡“×1”挡直接测量小灯泡灯丝在27℃时电阻值，则阻值为
，若小灯泡灯丝电阻值与灯丝温度的关系为R=k(203+t)，k为比例常数。根据I—U图中的实线，估算该灯泡正常工作时灯丝的温度约为 ℃。
⑥若I—U图中的虚线I或II表示小灯泡真实的伏安特性曲线，与实线相比，虚线 （填I或II）才是真实的伏安特性曲线。
题型：未知 难度：其他题型
答案
小题1:
小题2:
解析
略
考点
据考高分专家说，试题“小题1:在探究弹力和弹簧伸长的关系实验中.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
