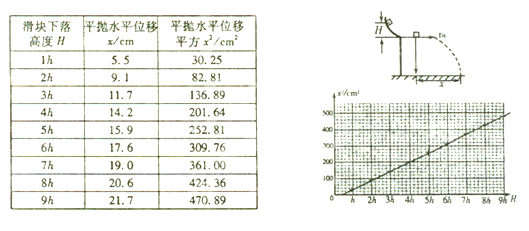

(1)某同学用如图所示的装置验证动能定理．为提高实验精度，该同学多次改变小滑块下落高度胃的值．测出对应的平撼水平位移x，并算出x2如下表，进而画出x2一H图线如图所示：
①原理分析：若滑块在下滑过程中所受阻力很小．则只要测量量满足 ，便可验证动能定理．
②实验结果分析：实验中获得的图线未过坐标原点，而交在了大约(0.2h，0)处，原因是 。
(2)现有一根长约20m的金属丝，其横截面直径约lmm，金属丝的电阻率为5×10-3Ω·m。一位同学用伏安法测量该金属丝的电阻，测量时使用电动势为4.5V的电源。另有如下器材供选择：
A．量程为0—0.6A，内阻约为2Ω的电流表
B．量程为0—3A，内阻约为0.1Ω的电流表
c．量程为0—6V，内阻约为4kΩ的电压表
D．量程为0—15V，内阻约为50kΩ的电压表
E．阻值为0—10Ω．额定电流为lA的滑动变阻器
F．阻值为0—1kΩ，额定电流为0.1A的滑动变阻器
①以上器材应选用 ．(填写器材前的字母)
②用笔画线代替导线，将如图所示实验电路连接完整．
③闭合开关后，发现电流表示数不为零，而电压表示数为零．为检测电压表的好坏，该同学拆下电压表．用多用电表欧姆挡进行检测．为使电压表指针向右偏转，多用电表的黑表笔应接电压表的 接线柱(填“正”或“负”)；如果电压表完好，将电压表正确接人电路后，电压表示数仍为零，检查所有接线柱也都接触良好，则应检查 ．
题型：未知 难度：其他题型
答案
（1）①x2与H成正比 ②滑块需要克服阻力做功
（2）①ACE②实验电路连接如图所示。③正 连接电压表与金属丝的两根导线是否断路
解析
：（1）若滑块在下滑过程中所受阻力很小．由动能定理，mgH=
mv2，根据平抛运动规律，x=vt，h=
gt2，显然x2与H成正比，即只要测量量满足x2与H成正比，便可验证动能定理．实验中获得的图线未过坐标原点，而交在了大约(0.2h，0)处，原因是滑块需要克服阻力做功。
（2）由电阻定律可估算出该金属丝的电阻大约为100Ω，电流表选择量程为0—0.6A电流表，电压表选择量程为0—6V的电压表；选择阻值为0—1kΩ，额定电流为0.1A的滑动变阻器。用多用电表欧姆挡进行检测．为使电压表指针向右偏转，多用电表的黑表笔应接电压表的—正接线柱。将电压表正确接人电路后，电压表示数仍为零，检查所有接线柱也都接触良好，则应检查连接电压表与金属丝的两根导线是否断路。
考点
据考高分专家说，试题“(1)某同学用如图所示的装置验证动能定理.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
