题文
某学习小组做探究“功与物体速度变化关系”的实验（如图，已平衡好小车的摩擦），图中小车是在一条橡皮筋作用下弹出并沿木板滑行，这时，橡皮筋对小车做的功记为W0。当用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中每条橡皮筋伸长的长度都相等。实验中小车获得的速度由打点计时器所打的纸带测出。
（1）在正确操作的情况下，打在纸带上的点并不都是均匀的（如下图），为了测量小车获得的速度，应选用纸带的 部分进行测量（根据下面所示的纸带回答）
A．GKB．ADC．AKD．EH（2）改变橡皮筋对小车做的功，测量并计算出每次小车获得的速度和速度的平方，将数据记录到右侧表格中。根据数据，同学甲猜想物体获得的速度
与外力对物体做的功W之间可能存在正比关系，同学乙猜想
2与W有正比关系，于是甲、乙两位同学用图像法处理数据，找寻支持他们猜想的依据。他们分别在以下（a）、（b）图中建立了
－W和
2－W坐标，现已将数据点正确描上，请你根据描好的点，帮他们画好（a）、（b）图的图线
(3) 由（a）中图像得出结论： ；
由（b）中图像得出结论： 。
题型：未知 难度：其他题型
答案

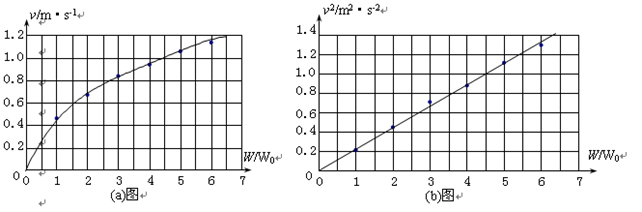

(1) A(2分)；（2）如图（每图1分，共2分，图象必须过原点且平滑）；
(3) （每空1分）由（a）中图像得出结论：v与W不成正比
由（b）中图像得出结论：在误差允许范围内，v2∝W
解析
（1）弹性绳做完功时候小车做匀速运动，所以应该选择匀速的那段（2）略（3）由（a）中图像得出结论：v与W不成正比
由（b）中图像得出结论：在误差允许范围内，v2∝W
考点
据考高分专家说，试题“某学习小组做探究“功与物体速度变化关系”.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
