题文

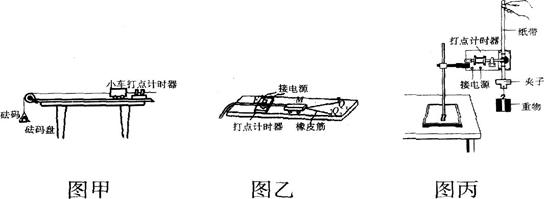

下列几个图分别是探究“功与物体速度变化的关系”实验、“探究加速度与物体质量、物体受力的关系”的实验和“验证机械能守恒定律”实验装置图。其中探究“功和物体速度变化的关系”实验装置图是 （填写“甲”、“乙”、“丙”）；图甲中由于用砝码和砝码盘的总重力代替小车拉力，因此要求砝码和砝码盘的总质量 小车的质量（填写“大于”、“小于”、“远大于”、“远小于”）；图甲中实验前需平衡摩擦力，平衡摩擦力时砝码盆 挂上；（填写“需要”、“不需”）这三个实验都使用了打点计时器，打点计时器用 电源（填写“直流”、“交流”、“交直流均可”）。在这三个实验挑选出的纸带中，其中有一条纸带中有一段打出的点间隔是均匀的，则这条纸带一定是实验装置图 （填写“甲”、“乙”、“丙”）中实验得到的。
题型：未知 难度：其他题型
答案
乙、远小于、不需、交流 、乙
解析
本实验采用改变橡皮筋条数看动能是否成倍数增大，来验证动能定理的，图乙对；图甲中，只有砝码质量远小于小车质量时，小车所受合外力才约等于砝码和砝码盘的重力之和
考点
据考高分专家说，试题“下列几个图分别是探究“功与物体速度变化的.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
