(6分）如图所示为某同学所安装的“验证牛顿第二定律”的实验装置，若在图示状态下开始做实验，请从该同学的装置和操作中指出存在的问题或错误__________

题文

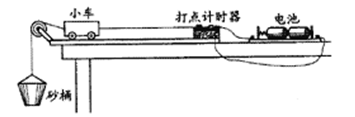

(6分）（1）如图所示为某同学所安装的“验证牛顿第二定律”的实验装置，若在图示状态下开始做实验，请从该同学的装置和操作中指出存在的问题或错误__________
_________________________________________________________________________________________________________________________________(至少写三项)（4分）



（2）下图是①中更正后实验打出的一条纸带，已知打点计时器的打点周期是0.02s，纸带中数据的单位是:cm，求出小车运动加速度的大小为           m/s²，（计算结果保留2位有效数字）（2分）

题型：未知 难度：其他题型

答案

（1）①应用交流电源；②连接小车左端的细绳要平行于木板；③木板右侧应垫起一定的高度以平衡小车摩擦力；④小车应放在打点计时器左端附近。（三项都正确得4分，填写两项正确得2分，填写一项正确得1分）
（2）4．0（2分）

解析

（1）①应用交流电源；②连接小车左端的细绳要平行于木板；③木板右侧应垫起一定的高度以平衡小车摩擦力；④小车应放在打点计时器左端附近。（三项都正确得4分，填写两项正确得2分，填写一项正确得1分）（2）加速度可以根据逐差法求得

4 m/s²

考点

据考高分专家说，试题“(6分）（1）如图所示为某同学所安装的“.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
