在“验证机械能守恒定律”实验中，电磁打点计时器与电源相接，图甲中接线正确的是；已知重锤质量为m，当地重力加速度为g，经正

题文

（8分）在“验证机械能守恒定律”实验中，

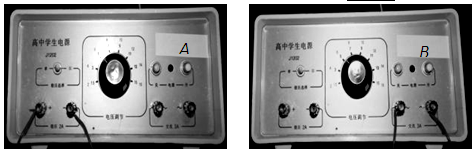

（1）电磁打点计时器与电源相接，图甲中接线正确的是      （填“A”或“B”）；



（2）已知重锤质量为m，当地重力加速度为g，经正确操作后获得的一条纸带如图乙所示，x₁、x₂、x_3……x₇、x₈为各个点迹的坐标，请写出从计数点C到计数点D两点间对应运动过程中重锤m的动能变化量的表达式 ，势能变化量的表达式 ；



（3）比较重锤m动能变化量和势能变化量会得出什么结果？产生的原因是什么？

题型：未知 难度：其他题型

答案

（1）（2分） B
（2）（4分）

，


（3）（2分）

＞

，动能的增加量小于势能的减小量。纸带所受摩擦阻力，空气阻力，测量误差。

解析

（1）打点计时器必须接交流电压，B对；（2）C点为x0到x2的中间时刻，所以C点速度为

，同理Ｄ点速度为

，所以动能变化量为

，重力势能减小量为

（3）在实验过程中，由于纸带所受摩擦阻力，空气阻力，测量误差的作用，使得动能的增加量小于势能的减小量
点评：本题难度较小，注意使用“中间时刻的瞬时速度等于平均速度”的结论处理问题

考点

据考高分专家说，试题“（8分）在“验证机械能守恒定律”实验中，.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
