打点计时器是高中物理中重要的物理实验仪器，下图中甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题甲图是打点计时器，电源采用的是。乙图是打

题文

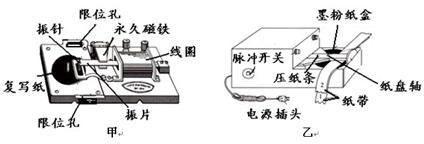

打点计时器是高中物理中重要的物理实验仪器，下图中甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题



（1）甲图是      打点计时器，电源采用的是               。
（2）乙图是          打点计时器，电源采用的是                。
（3）王梅小组同学在“研究匀变速直线运动”的实验中用到了打点计时器．下图是由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点间还有4个点未画出，其中x₁ =7.09cm、x₂ =7.71cm、x₃ = 8.31cm、x₄ = 8.90cm、x₅ = 9.50cm、x₆ =10.11cm，则打A点时小车瞬时速度的大小为       m/s，小车的加速度的大小是    m/s²．

题型：未知 难度：其他题型

答案

⑴电磁，低压交流电4-6V   ⑵电火花，交流220V   （3）0.92，0.60（0.6也正确）

解析

（1）根据构造可知甲图是电磁打点计时器，电源采用的是50Hz，4～6V低压交流电源。
（2）根据构造可知甲图是电火花打点计时器，电源采用的是50Hz，220V交流电源。
(3)

；由

可得，

，
代入数据


点评：中等难度。纸带上有六个连续相等的时间T内的位移

．由

可得：


，

，

，
所以a=


=

．
由此可以看出，各段位移都用上了，有效地减小了偶然误差．所以利用纸带计算加速度时，应使用逐差法．

考点

据考高分专家说，试题“打点计时器是高中物理中重要的物理实验仪器.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。

实验：探究弹力与弹簧伸长的关系

探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。



2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；



2、记下弹簧下端不挂钩码时所对应的刻度L₀；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度L_l；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L₂、L₃、L₄……，并将所得数据记录在表格中；
5、用x_n＝L_n－L₀计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。



数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
