题文

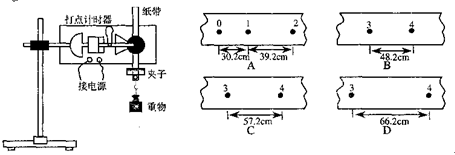

利用图中所示的装置，在做“测量重力加速度”的实验中，得到了几条较为理想的纸带。已知每条纸带上每5个点取一个计数点，即两计数点之间的时间间隔为0.1s，依打点先后编为0，1，2，3，4，……。由于不小心，纸带都被撕断了，如图所示，根据给出的A、B、C、D四段纸带回答：
①在B、C、D三段纸带中选出从纸带A上撕下的那段应该是 （填字母）
②纸带A上，打点1时重物的速度是 m/s（结果保留三位有效数字）
③测得当地的重力加速度大小是 m/s2（结果保留三位有效数字）。
题型：未知 难度：其他题型
答案
C 、 3.47 、 9.00
解析
（1）根据在匀变速直线运动中，连续相等时间内的位移差等于常数，可以判断是哪条纸带．
（2）根据在匀变速直线运动中，时间中点的速度等于该过程中的平均速度，可以求出打1点时的速度．
（3）利用逐差法可以求出物体下落的加速度大小．
解答：（1）由A图可知：
，因此
，故纸带C满足条件，即在B、C、D三段纸带中选出从纸带A上撕下的那段应该是C．故选C．
（2）根据匀变速直线运动特点可知：
故答案为：3.47．
（3）由逐差法可得：
所以：
故答案为：9.00．
点评：根据匀变速直线运动的特点，通过纸带求物体的速度、加速度等物理量是学生应该掌握的基本技能，要在平时练习中加强训练．
考点
据考高分专家说，试题“利用图中所示的装置，在做“测量重力加速度.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
