题文

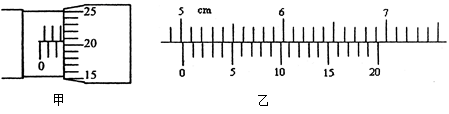

（1）某同学用螺旋测微器测定某一金属丝的直径时，测得的结果如图甲所示，则该金属丝的直径d= mm；另一位同学用游标尺测一工件的长度，测得的结果如图乙所示，则该工件的长度L= cm．
（2）某同学利用如图甲所示的实验装置测量重力加速度．
①请指出该同学在实验操作中存在的两处明显错误或不当：
； ．
②该同学经正确操作得到如图乙所示的纸带，取连续的六个打点A、B、C、D、E、F为计数点，测得点A到B、C、D、E、F的距离分别为h1、h2、h3、h4、h5．若打点的频率为f，则打E点时重物速度的表达式为vE = ；若分别计算出各计数点对应的速度数值，并在坐标系中画出速度的二次方（v2）与距离（h）的关系图线，如图丙所示，则重力加速度g= m/s2．
题型：未知 难度：其他题型
答案
（1）2.706（或2.705 、2.707）； 5.015 （2）①打点计时器应接交流电源 ；重物释放时应紧靠打点计时器②
； 9.4
解析
螺旋测微器读数：主尺2.5mm，游标20.5*0.01mm，所以读数为2.705mm，游标卡尺的读法主尺50mm，游标3*0.05mm，所以读数为50.15mm即5.015cm。打点计时器应接交流电源且重物应靠近打点计时器，图中存在明显错误。
根据
可知
，根据机械能守恒定律
，可知该图像中斜率为重力加速度2倍，即重力加速度为9.4m/s2。
点评：此类题型考察基本仪器的使用，读图识别图的能力
考点
据考高分专家说，试题“（1）某同学用螺旋测微器测定某一金属丝的.....”主要考查你对 [实验：探究弹力与弹簧伸长的关系 ]考点的理解。
实验：探究弹力与弹簧伸长的关系
探究弹力与弹簧伸长的关系：
实验目的：
1、探究弹力与弹簧的伸长量的定量关系。
2、学会利用图象研究两个物理量之间的关系的方法。
实验原理：
1、如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与重力大小相等。
2、用刻度尺测出弹簧在不同的钩码拉力下的伸长量x，建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组（x，F）对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与伸长量间的关系。
实验器材：
轻质弹簧（一根），钩码（一盒），刻度尺，铁架台，重垂线，坐标纸，三角板。
实验步骤：
1、如图所示，将铁架台放于桌面上（固定好），将弹簧的一端固定于铁架台的横梁上，在挨近弹簧处将刻度尺（最小分度为mm）固定于铁架台上，并用检查刻度尺是否竖直；
2、记下弹簧下端不挂钩码时所对应的刻度L0；
3、在弹簧下端挂上一个钩码，待钩码静止后，记下弹簧下端所对应的刻度Ll；
4、用上面方法，记下弹簧下端挂2个、3个、4个 ……钩码时，弹簧下端所对应的刻度L2、L3、L4……，并将所得数据记录在表格中；
5、用xn＝Ln－L0计算出弹簧挂1个、2个、3个……钩码时弹簧的伸长量，并根据当地重力加速度值g，计算出所挂钩码的总重力，这个总重力就等于弹簧弹力的大小，将所得数据填入表格。
数据处理：
1、建立坐标系，标明横轴和纵轴所表示的物理量及单位；
2、标度：标度要适当，让所得到的图线布满整个坐标系；
3、描点：描点时要留下痕迹；
4、连线：让尽可能多的点落在同一直线上，让其余的点落在直线的两侧，误差较大的点舍弃；
5、根据图象做出结论。
